泰艺电子推出高速光模块专用的超低相位抖动晶振,OWJMDCLANF-622.080000晶振，5G技术和物联网设备的快速普及推动了高速数据传输的需求，特别是数据中心的内部和外部通信。将光模块的数据传输速率从目前的100Gbps提升至400Gbps/800Gbps是升级网络基础设施的有效方法，其中PAM4信号调制和相干技术是新高速光模块设计的关键。为了满足新型PAM4光模块的严格设计要求，高频率、高稳定性、低抖动、低功耗和小尺寸的差分晶振至关重要

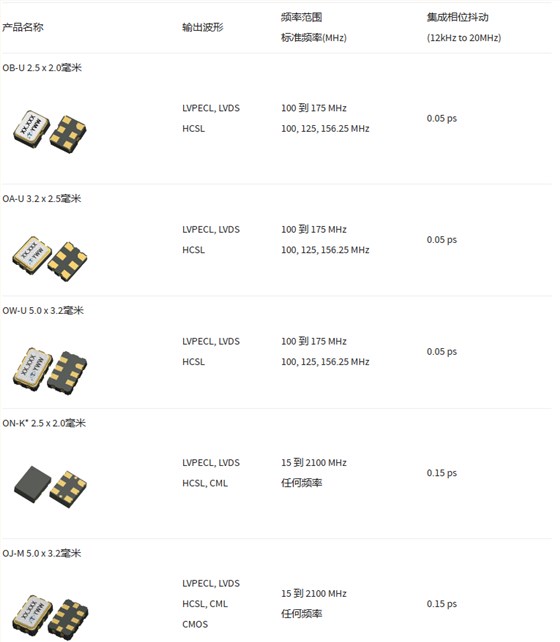

作为频率控制产品领先企业，泰艺电子的石英晶体被广泛应用于光模块。最近，我们推出了一系列新的晶振（OB-U系列），其超低抖动性能（典型值为50fs，最大值为100fs）、低电流消耗和更小的尺寸（2.5x2.0毫米）非常适合数据中心、服务器和网络应用的PAM4类型光模块设计。
主要特點
多种封装尺寸：7.0x5.0毫米、5.0x3.2毫米、3.2x2.5毫米、2.5x2.0毫米，以支持PCB设计的灵活性和小型化
12kHz到20MHz集成带宽范围的相位抖动<50fs
低相位抖动，最低可达50fs@156.25MHz
宽广的工作温度范围，-45°C到85°C、105°C或125°C
多种差分信号输出选项：LVPECL、LVDS、HCSL
多种供电电压选项：1.8V、2.5V和3.3V
符合Pb-free/RoHS标准
主要应用

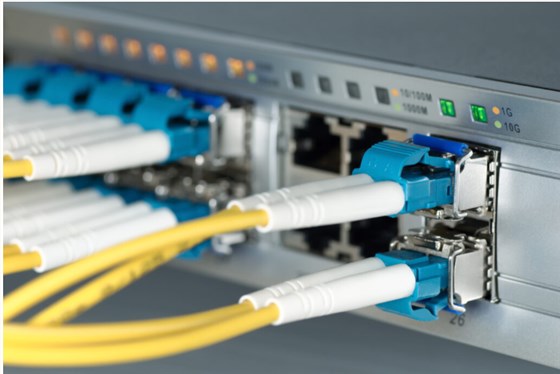

数据中心、交换机和路由器的光收发模块
高速A/D，D/A转换器
测试设备和仪器
硅光子学晶振资料下载
| TAITIEN原厂代码 | 生产品牌 | 型号 | 类型 | 频率 | 输出 | 电压 | 频率稳定度 |
| OWEMGLVANF-312.500000 | Taitien | OW-M | XO (Standard) | 312.5MHz | LVDS | 3.3V | ±50ppm |
| OWJMGLVANF-312.500000 | Taitien | OW-M | XO (Standard) | 312.5MHz | LVDS | 2.5V | ±50ppm |
| OWJRGLVANF-200.000000 | Taitien | OW-M | XO (Standard) | 200MHz | LVDS | 2.5V | ±50ppm |
| OVETECJANF-27.000000 | Taitien | OV | XO (Standard) | 27MHz | CMOS | 2.8 V ~ 3.3 V | ±30ppm |
| OVETGCJANF-12.000000 | Taitien | OV | XO (Standard) | 12MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGCJANF-25.000000 | Taitien | OV | XO (Standard) | 25MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGCJANF-36.000000 | Taitien | OV | XO (Standard) | 36MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGCKTNF-66.666700 | Taitien | OV | XO (Standard) | 66.6667MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGHJANF-50.000000 | Taitien | OV | XO (Standard) | 50MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGLJANF-0.032768 | Taitien | OV | XO (Standard) | 32.768kHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGLJANF-12.000000 | Taitien | OV | XO (Standard) | 12MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGLJANF-2.176000 | Taitien | OV | XO (Standard) | 2.176MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGLJANF-25.000000 | Taitien | OV | XO (Standard) | 25MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGLJANF-33.330000 | Taitien | OV | XO (Standard) | 33.33MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGLJANF-40.960000 | Taitien | OV | XO (Standard) | 40.96MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGLJANF-50.000000 | Taitien | OV | XO (Standard) | 50MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGLJANF-8.000000 | Taitien | OV | XO (Standard) | 8MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGLJTNF-50.000000 | Taitien | OV | XO (Standard) | 50MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETGLJTNF-66.660000 | Taitien | OV | XO (Standard) | 66.66MHz | CMOS | 2.8 V ~ 3.3 V | ±50ppm |
| OVETCLJANF-24.704000 | Taitien | OV | XO (Standard) | 24.704MHz | CMOS | 2.8 V ~ 3.3 V | ±20ppm |
| OVETDIJTNF-50.000000 | Taitien | OV | XO (Standard) | 50MHz | CMOS | 2.8 V ~ 3.3 V | ±25ppm |
| OVETDLJTNF-60.000000 | Taitien | OV | XO (Standard) | 60MHz | CMOS | 2.8 V ~ 3.3 V | ±25ppm |
| OWEMGLLANF-156.250000 | Taitien | OW-M | XO (Standard) | 156.25MHz | LVPECL | 3.3V | ±50ppm |
| OWENGLLANF-128.333000 | Taitien | OW | XO (Standard) | 128.333MHz | LVPECL | 3.3V | ±50ppm |
| OWENGLLANF-130.833000 | Taitien | OW | XO (Standard) | 130.833MHz | LVDS | 3.3V | ±50ppm |
| OWENGLVANF-200.000000 | Taitien | OW | XO (Standard) | 200MHz | LVDS | 3.3V | ±50ppm |
| OWJNGCVANF-148.500000 | Taitien | OW | XO (Standard) | 148.5MHz | LVDS | 2.5V | ±50ppm |
| OWENCLLANF-155.520000 | Taitien | OW | XO (Standard) | 155.52MHz | LVPECL | 3.3V | ±20ppm |
| OWEMDLVANF-100.000000 | Taitien | OW-M | XO (Standard) | 100MHz | LVDS | 3.3V | ±25ppm |
| OWENDLVANF-250.000000 | Taitien | OW | XO (Standard) | 250MHz | LVDS | 3.3V | ±25ppm |
| OWERGCVTNF-100.000000 | Taitien | OW | XO (Standard) | 100MHz | LVDS | 3.3V | ±50ppm |
| OWETGLVTNF-100.000000 | Taitien | OW | XO (Standard) | 100MHz | LVDS | 3.3V | ±50ppm |
| OWERGLLTNF-156.250000 | Taitien | OW | XO (Standard) | 156.25MHz | LVPECL | 3.3V | ±50ppm |
| OWETDLVANF-25.000000 | Taitien | OW | XO (Standard) | 25MHz | LVDS | 3.3V | ±25ppm |
| OWETDCVTNF-125.000000 | Taitien | OW | XO (Standard) | 125MHz | LVDS | 3.3V | ±25ppm |
| OWJTDCLTNF-100.000000 | Taitien | OW | XO (Standard) | 100MHz | LVPECL | 2.5V | ±25ppm |
| OWJTDCLTNF-125.000000 | Taitien | OW | XO (Standard) | 125MHz | LVPECL | 2.5V | ±25ppm |
| OWJRDCVTNF-155.520000 | Taitien | OW | XO (Standard) | 155.52MHz | LVDS | 2.5V | ±25ppm |
| OWJTDCLTNF-156.250000 | Taitien | OW | XO (Standard) | 156.25MHz | LVPECL | 2.5V | ±25ppm |
| OWERDLVTNF-125.000000 | Taitien | OW | XO (Standard) | 125MHz | LVDS | 3.3V | ±25ppm |
| OWETDLVTNF-125.000000 | Taitien | OW | XO (Standard) | 125MHz | LVDS | 3.3V | ±25ppm |
| OWJMDCLANF-622.080000 | Taitien | OW-M | XO (Standard) | 622.08MHz | LVPECL | 2.5V | ±25ppm |
| OWJTDLLTNF-156.250000 | Taitien | OW | XO (Standard) | 156.25MHz | LVPECL | 2.5V | ±25ppm |
