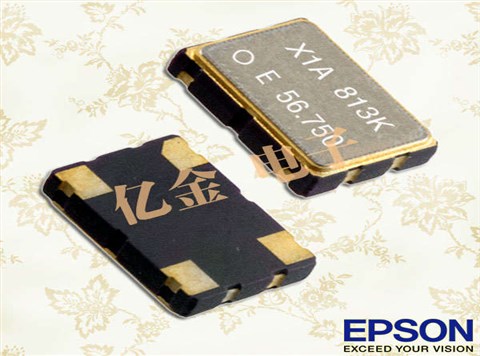

爱普生晶振,EPSON Oscillator,SG7050CAN有源晶体,SG7050CAN 30.000000M-TJGA3

爱普生晶振,EPSON Oscillator,SG7050CAN有源晶体,SG7050CAN 30.000000M-TJGA3爱普生晶振,EPSON Oscillator,SG7050CAN有源晶体,SG7050CAN 30.000000M-TJGA3

产品简介

SMD晶振最适合用于车载电子领域的小型表面贴片石英晶体振荡器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

产品详情

TY-2

爱普生石英贴片晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.

爱普生晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.

环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.

加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补石英晶体振荡器(TCXO),恒温晶体振荡器(OCXO),晶振,石英晶振,有源晶体振荡器环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.

yijin-1

爱普生晶体,日产SPXO晶振,SG5032CAN进口振荡器,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH/SONET发射基站等领域.符合RoHS/无铅.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40-85)晶振切割角度比窄温(-10-70)切割角度应略高.对于晶振的条片,长边为 X ,短边为 Z ,面为 Y .

yijin-2

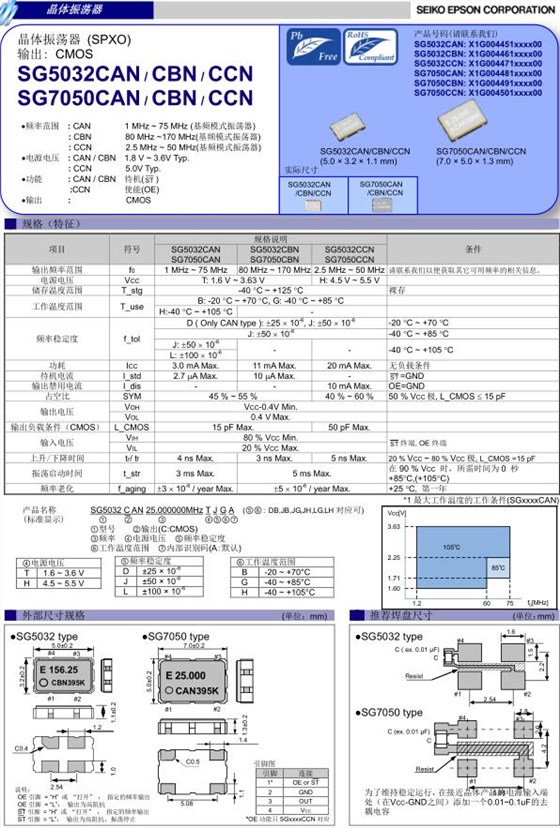

爱普生晶振型号

SG5032CAN

输出频率范围

1M~75MHZ

电源电压范围

+1.60~+3.63V

功耗

+3.0mA max.(f=75MHz)

待机时电流

-更多参数信息欢迎联系我们http://www.vc-tcxo.com

输出电压

0.4Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)

输出负载

15pF

频率稳定度

±25×10-6,±50×10-6,±100×10-6

储存温度

-40-125℃

工作温度

-20-70℃,-40-85℃,-40-105

长期变化

±1.0×10-6max./year

控制灵敏度

±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V@VCC≧+2.6V

±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V@VCC=+1.8V

频率控制极性

正极性

yijin-3

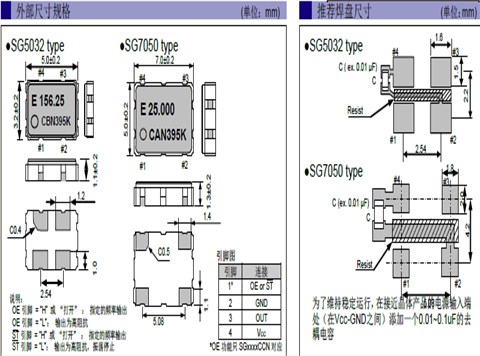

SG5032CAN 7050CAN CBN CCN CMOS

yijin-4

电源

使用电源将电源连接到指定的终端正确的极性,如本目录所示.如果力量源与正极和负极连接反转或者如果它连接到除了以外的终端指定一个,有源晶体振荡器内的部件将是损坏了,振荡器不起作用.此外,如果施加高于额定值的电压,它可能会导致与上述相似的损害.使一定要在正确的额定电压下使用振荡器,但如果施加低于额定值的电压,内部零件振荡器不会损坏,单位可能不会给最佳性能.

负载阻抗

设置负载阻抗的规定值.当一个值除了规定的一个被设置为负载阻抗,输出频率和输出电平不符合指定的值,可能会导致问题,例如输出波形失真.特别是,设置电抗根据规格的负载阻抗.

输出频率和输出电平

测量输出频率或输出电平时一个晶体振荡器,调整输入阻抗测量仪器对晶体的负载阻抗振荡器.当测量仪器的输入阻抗为不同于晶体振荡器的负载阻抗,用高电平测量输出频率或输出电平阻抗使测量侧的阻抗可以忽略.

冲击

不要对压电水晶振荡子施加任何强烈冲击.携带振荡器或将其安装在另一个振荡器上时设备,保护设备免受任何冲击,小心不要放下它或用坚硬的物体击打它.强烈冲击可能会导致可能会损坏晶体振荡器内部的部件导致振荡器无法工作.如果振荡器受到强烈冲击,请确保在使用之前检查其特性.

SG5032CAN
