深圳市亿金电子企业是一家专业从事生厂石英晶振的大型厂家,晶体就是用石英材料做成的石英晶体谐振器,在电子行业界术语简称晶振.起到产生频率的作用具有稳定,抗干扰性能良好广泛应用于各种电子产品中 .因为在产品生厂过程中我们对于每一粒晶振都会经过每道工序严格的赛选,检测,跌落,老化,在最后出厂全部检测等多道工序,确保出厂产品达到100%合格.亿金电子拥有全无尘车间,引进国外多款全自动功能生产检测,高端仪器设备,过硬的产品质量卓越的技术技能,选择亿金成为您最忠实信赖的合作伙伴您的满意是我们最大的愿望我们为您保驾护航.
亿金电子每一款晶振从设计到生产都是要经过很多工序才能完成,就光磨晶片也要花费很大精力几毫米的东西要用镊子拿着也很不容易,亿金电子所有生产的石英晶振都必须经过30几道工序才能完成出厂,以下9大项是成品检测的国际标准.人工培植石英晶体,在经过高压釜人工种植石英晶棒,取出晶棒,首先对晶棒定向,在对晶棒切割,在把切割下来的晶片定向,在对石英晶片的厚度分选,对晶片的粗磨,在对晶片的中磨,在精细磨,对晶片改园,切割磨边,滚筒道边,对晶片腐蚀,在对晶片频率分选,早期晶片频率分选都是靠人工,现在都是投入机器自动分选了,经过这么多道复杂的工序,这样晶片的制作算是全部完成了.我们在来看看对石英晶振的成品生产过程,首先对晶片清洗,在对晶片镀银,上架点胶,在对晶片进行微调,测试,除湿,压封,绝缘,老化,老化完之后在测试,激光印字,包装,在经过这些工序之后,这样就算是一颗完整的石英晶振了.

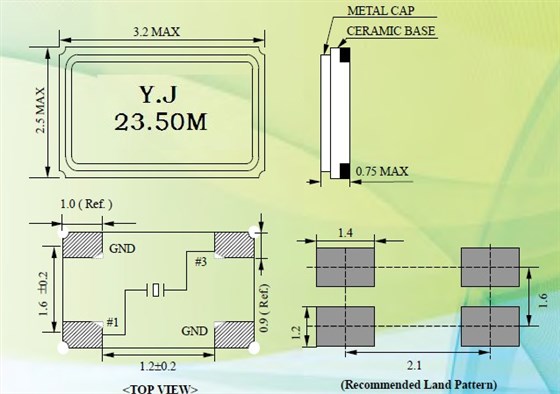

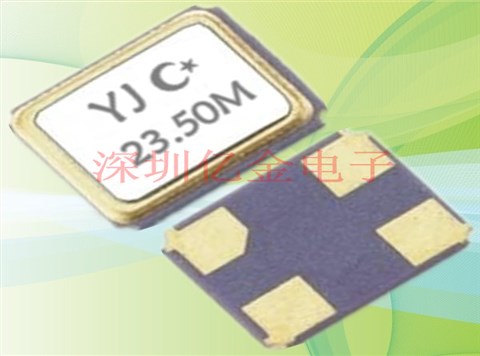

石英晶振,贴片晶振,YJ-3225晶振,很多通讯产品上大多数用到石英晶振,各种不同体积插件或者贴片晶振在产品中具有高稳定性能作用频率可根据产品需要来订做亿金生产游戏机晶振,键盘晶体,电话机晶振,数码产品HC49/S,HC49/SMD,7050mm,6035,3225,等体积,生产的是一个通用的规格尺寸,采用正常的接缝密封可靠的方法.晶振产品从低频率1.8MHz的频带,在极宽的频率范围内,适用于高频率的基频和泛音.各种无线通信设备和控制设备,如移动通信的应用中,工业和消费,以及大众数码产品,显示适用于所有应用程序的特性和性能.
以下是办公必须用到的电脑周边数码产品一些常用石英晶振频率
电脑周边产品常用石英振荡子频率
1,主板主要用到晶振频率为:14.318MHZ,24576,25MHZ,27MHZ,32.768KHZ
2,显示器主要用晶振频率为:8M/14.31818MHZ,12.000MHZ,24.000MHZ,28.224MHZ
3,硬盘主要用晶振频率为:23.040MHz,28.224MHz
4,光驱主要用晶振频率为:33.8688MHz,16.9344MHz,18.432MHz
5,键盘主要用晶振频率为:6.000MHz
6,鼠标主要用晶振频率为:6.000MHz,12.000MHz,24.000MHz,无线鼠标频率很多,读卡器等
7,摄像头主要晶振的频率为:12.000MHz
8,蓝牙主要用晶振频率为:16.000MHz
9,无线WIFI主要用到的频率为:25.000MHz,2.5G/3G(40.000MHz,44.000MHz)网络传输
10,ADSL主要用到的频率为:12.288MHz,35.328MHz,50.000MHz而且包含VOIP/存储/显示/图像/网络等等系列产品.
|
亿金晶振规格 |
单位 |
YJ-3225晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12MHZ~54MH |
标准频率 |
|
储存温度 |
T_stg |
-20°C ～ +70°C |
裸存 |
|
工作温度 |
T_use |
-10°C ～ +60°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用亿金贴片晶振时应注意以下事项:
晶体频率与负载电容的变化要求：
请测量使用示波器或频率计数器石英晶振的两个端子的信号,如果频率不在规定范围内,它的输出波形的幅度是不够的（例如超过+/-200ppm的）,请按照步骤2-3步骤2-5.
The formula for Capacitances versus Frequency is as following:
该公式的电容与频率是如下：
该曲线代表电容变化与频率变化（频率pullability）变化的变化：
如果由频率计数器测量的频率比目标频率高,要增加石英贴片晶振的电容（CL,或Cd以及C 8）的值,以降低频率到目标频率,反之亦然.请检查波形幅度是否改善或没有经过我们调整频率.如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况.该晶振应正常后,谐振点的调整.如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进：
方法1：降低产品线路外部电容（Cd和CG）的值,并通过晶体具有较低负载电容（CL）.
方法2：采用小电阻（RR）的晶体.
方法3：使用镉和CG的不等价的设计.
我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.我们建议您使用上面的方法来节省成本,保证安全.请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进.如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率.请采用晶振具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大.石英晶振,贴片晶振,YJ-3225晶振
