西迪斯晶振,32.768K晶振,TF415晶振

西迪斯晶振,32.768K晶振,TF415晶振西迪斯晶振,32.768K晶振,TF415晶振

产品简介

32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

产品详情

CTS-2

CTS晶振公司自1896年以来,CTS晶振一直是未来的一部分.随着技术的不断进步,我们也一直在与之一起,为满足人们不断变化的需求而设计智能的方法.我们的产品在许多行业都得到了认可,所生产石英晶振,高精度贴片晶振,石英晶体振荡器的性能、可靠性和工程技术都很出色.我们的客户以我们卓越的、一贯的服务水平和我们与他们合作的能力来评价我们.我们的全球足迹使我们能够为全球市场和大公司服务,并与本地市场中的中小企业合作,从而实现一个智能和无缝的世界.

1960,芝加哥电话供应公司正式更名为CTS公司,以更准确地反映其多样化的产品线.196264日那天,CTS上市的普通股€?Big那些€?纽约证券交易所.这一天标志着CTS作为一家公司发展的转折点,因为在纽约证券交易所上市,使该公司在国际业务上有了更大的知名度.

与此同时,CTS晶振通过收购和内部开发,扩展了产品组合,包括石英晶体振荡器,压电水晶, 压电石英晶体,有源晶体水晶过滤器、石英振荡器、选择器开关和扬声器,以及扩展的可变电阻业务.随着电子产品行业的需求被称为电子产品的小型化,CTS的反应是制造混合微型电路,设计出更多的功能到更小的包里,在各种各样的应用中,如心脏起搏器和导弹制导系统.

消费电子制造业的发展带动了许多美国人的发展电子制造商在亚洲开设业务.

1968CTS晶振公司在台湾建立了石英晶振,有源贴片晶振的生产操作的离岸生产设施服务北美建立oem和计数器组件制造低成本的亚洲.全球市场的增加,帮助CTS进一步扩大了产品应用到国际市场.质量、成本更低的CTS石英晶体被设计成新的应用.

1980CTS继续提供创新的解决方案利用金属陶瓷技术为国内汽车制造商提供可靠的底层的位置传感器.1980年代早期CTS获得一个成功的连接器和底板制造商在北美开展业务和苏格兰.此外,这种苏格兰连接为CTS定位传感器,贴片晶振,石英晶体等产品开辟了许多新的欧洲市场机会.

yijin-1

西迪斯晶振,32.768K晶振,TF415晶振,32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

CTS晶振规格

单位

TF415晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

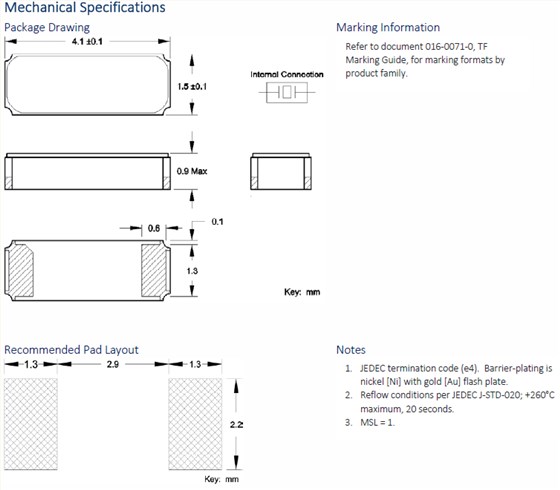

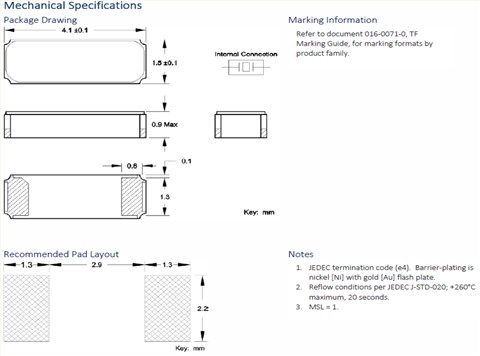

TF415 4115

yijin-4在使用CTS晶振时应注意以下事项

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.西迪斯晶振,32.768K晶振,TF415晶振

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致CTS晶振无法产生振荡和/或非正常工作.
