手表晶振,32.768K有源晶振,SM2220KC-32.768K,Pletronics石英晶振,SM22K时钟振荡器

产品简介

手表晶振,32.768K有源晶振,SM2220KC-32.768K,Pletronics石英晶振,SM22K时钟振荡器 SM2220KC-32.768K 是 Pletronics 推出的用于手表的 32.768K 有源石英晶振，即 SM22K 时钟振荡器。它能稳定输出 32.768KHz 频率，为手表提供精准时钟信号。有源设计简化了电路，石英材质保证了频率稳定性和抗干扰能力。低功耗特性延长了手表续航，小巧体积便于在手表内集成。广泛应用于各类手表，是提升手表计时准确性与可靠性的理想选择。

产品详情

yijin-1 手表晶振,32.768K有源晶振,SM2220KC-32.768K,Pletronics石英晶振,SM22K时钟振荡器

在手表的精密计时系统里，Pletronics 的 SM2220KC - 32.768K 有源晶振扮演着核心角色。它是一款专为手表设计的32.768K振荡器，以 32.768KHz 这个在计时领域至关重要的频率稳定运行。有源晶振的特性使其无需额外复杂电路辅助，能自行产生精准的时钟信号，为手表的稳定计时提供了坚实保障。石英材质赋予了它出色的频率稳定性，可有效抵抗外界环境变化带来的干扰，如温度波动、轻微震动等，确保手表时间显示始终精准无误。SM22K时钟振荡器的低功耗设计十分契合手表依靠电池供电的特点，能大大延长手表的续航时间。而且它体积小巧，能够轻松适配手表内部紧凑的空间布局，无论是简约时尚的轻薄款式，还是功能丰富的智能手表，它都能完美融入，为手表精准计时贡献力量。

Pletronics晶振公司创建于1979年,主要研发生产晶振,石英晶振,有源晶体,石英晶体振荡器等元件.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.

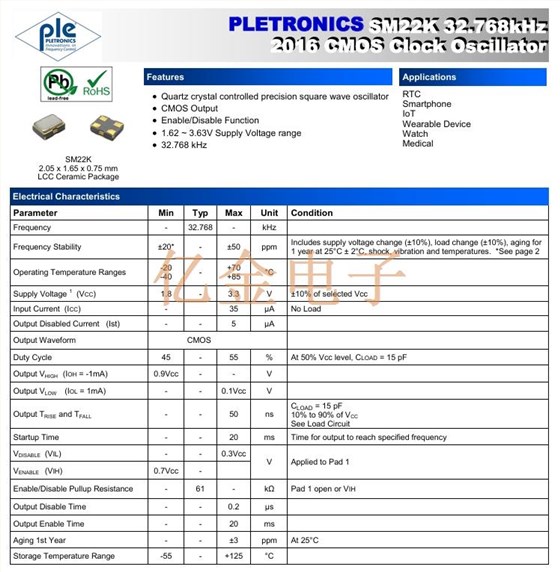

yijin-2 手表晶振,32.768K有源晶振,SM2220KC-32.768K,Pletronics石英晶振,SM22K时钟振荡器

Parameter	Min	Typ	Max	Unit
Frequency	-	32.768	-	kHz
Frequency Stability	±20*	-	±50	ppm
Operating Temperature Ranges	-20 -40	-	+70 +85	°C
Supply Voltage1(VCC)	1.8	-	3.3	V
Input Current (ICC)	-		35	µA
Output Disabled Current (Ist)	-	-	5	µA
Output Waveform	CMOS输出晶振
Duty Cycle	45	-	55	%
Output VHIGH(IOH= -1mA)	0.9Vcc	-	-	V
Output VLOW(IOL= 1mA)	-	-	0.1Vcc	V
Output TRISEand TFALL	-	-	50	ns
Startup Time	-	-	20	ms
VDISABLE(VIL)	-	-	0.3Vcc	V
VENABLE(VIH)	0.7Vcc	-		V
Enable/Disable Pullup Resistance	-	61	-	kΩ
Output Disable Time	-	-	0.2	µs
Output Enable Time	-	-	20	ms
Aging 1st Year	-	-	±3	ppm
Storage Temperature Range	-55	-	+125	°C

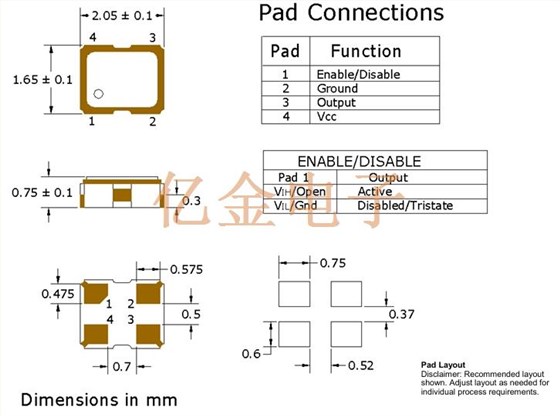

yijin-3 手表晶振,32.768K有源晶振,SM2220KC-32.768K,Pletronics石英晶振,SM22K时钟振荡器

yijin-4

手表晶振,32.768K有源晶振,SM2220KC-32.768K,Pletronics石英晶振,SM22K时钟振荡器
所有有源晶振产品的共同点
1、抗冲击
产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用石英晶振产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
