日本电波工业株式会社NDK晶振经营范围：石英晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售
经营理念：
要认识到作为世界一流厂家的使命和责任,要始终在行业中起带头作用.
日本电波工业株式会社NDK晶振抢先取得社会需求,为客户提供高质量的服务与晶振,石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振.
追求使用更方便、更稳定的发振源,创造更高的附加价值.
NDK晶振日本电波工业株式会社已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因.它也有助于减少（抑制）CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体谐振器,石英晶体的重量和功耗,以支持社会的需要.
日本电波工业株式会社NDK晶振的新概念的温补晶振,石英晶体振荡器器件.通过产品生命周期提高整体节能贡献和环境绩效的举措.制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱.

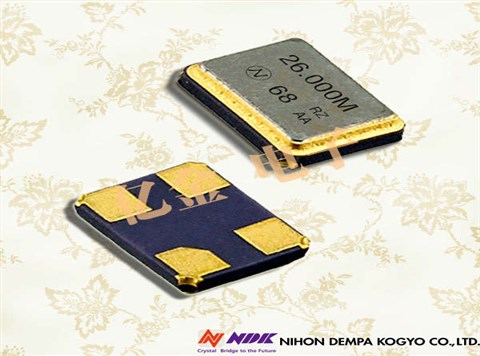

NDK晶振,石英晶振,NX3225SA晶振,NX3225SC晶振,NX3225SA-24.000MHZ-STD-CSR-1晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.
|
NDK晶振规格 |
单位 |
NX3225SA晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12MHZ~150MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40℃~+85℃, -40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40℃~85℃, -40°C ～ +125°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
|
NDK晶振规格 |
单位 |
NX3225SC晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
9.843MHZ~50MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +125°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |

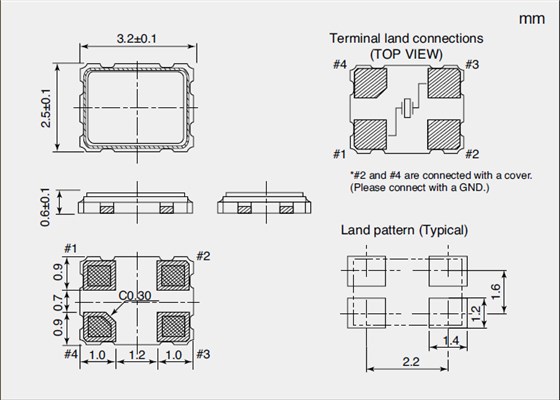

NX3225SA晶振尺寸图:

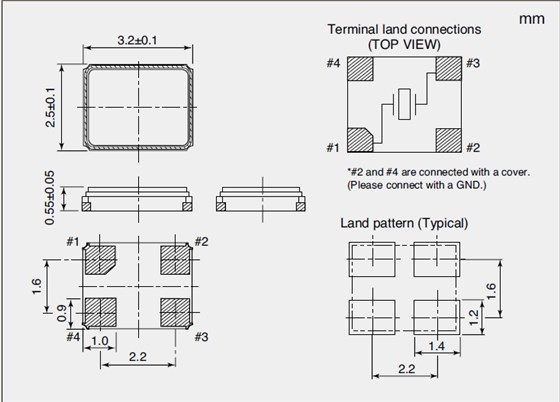

NX3225SC晶振尺寸图:
在使用NDK晶振时应注意以下事项:
晶振在工作中出现异常技术问题：
这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从晶振使用输出无信号开始寻找相关问题.NDK晶振,石英晶振,NX3225SA晶振,NX3225SC晶振,NX3225SA-24.000MHZ-STD-CSR-1晶振
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.
比如等效电路测试如下
