NDK晶振型号 |

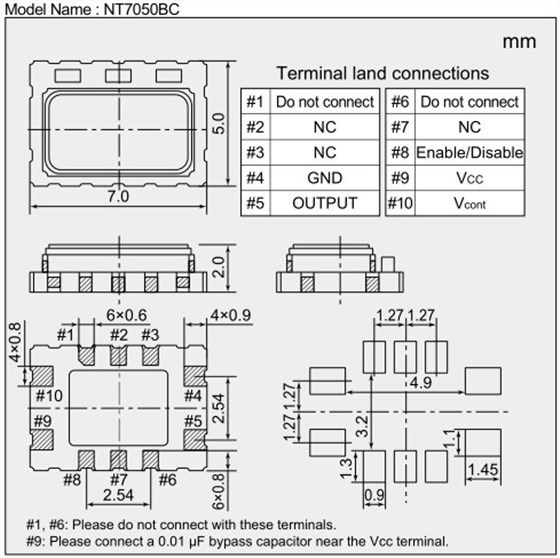

NT7050BC晶振 |
|
输出频率范围 |
10~40MHz |
|
标准频率 |
16.368M/16.369M/19.2M/26M/33.6M/38.4M |
|
电源电压范围 |
+1.68~+3.5V |
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz) |
|
待机时电流 |
-更多详细参数信息请联系我们http://www.vc-tcxo.com/ |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//10pF |
|
频率稳定度 |
常温偏差 |
±1.5×10-6max.(After 2 reflows) |
温度特性 |
±0.5×10-6,±2.5×10-6max./40~+85℃ |
|
电源电压特性 |
±0.2×10-6max.(VCC±5%) |
|
负载变化特性 |
±0.2×10-6max.(10kΩ//10pF±10%) |
|
长期变化 |
±1.0×10-6max./year |
|
频率控制 |
控制灵敏度 |
- |
频率控制极性 |
- |
|
启动时间 |
2.0ms max. |
NDK温补晶体振荡器部分型号选择
NDK晶振型号 |
频率范围 |
尺寸大小 |
工作温度范围 |
频率 |
电源电压 |
||||
Min. |
Max. |
L |
W |
H |
Min. |
Max. |
[×10-6] |
[VCC] |
|
NT5032BA晶振 |
10 |
26 |
5.0 |
3.2 |
1.8 |
-10 |
+70 |
± 0.07 |
+3.3 |
10 |
40 |
5.0 |
3.2 |
1.8 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
10 |
25 |
5.0 |
3.2 |
1.8 |
-40 |
+105 |
± 0.5 |
+3.3 |
|
NT5032BB晶振 |
10 |
26 |
5.0 |
3.2 |
1.8 |
-10 |
+70 |
± 0.07 |
+3.3 |
10 |
40 |
5.0 |
3.2 |
1.8 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
10 |
25 |
5.0 |
3.2 |
1.8 |
-40 |
+105 |
± 0.5 |
+3.3 |
|
NT7050BB晶振 |
10 |
26 |
7.0 |
5.0 |
2.0 |
-10 |
+70 |
± 0.07 |
+3.3 |
10 |
40 |
7.0 |
5.0 |
2.0 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
10 |
25 |
7.0 |
5.0 |
2.0 |
-40 |
+105 |
± 0.5 |
+3.3 |
|
NT7050BC晶振 |
10 |
26 |
7.0 |
5.0 |
2.0 |
-10 |
+70 |
± 0.07 |
+3.3 |
10 |
40 |
7.0 |
5.0 |
2.0 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
10 |
25 |
7.0 |
5.0 |
2.0 |
-40 |
+105 |
± 0.5 |
+3.3 |
在使用NDK晶振时应注意
石英晶体振荡器和实时时钟模块:
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
1.噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
2.电源线路
电源的线路阻抗应尽可能低.NDK晶振,TCXO晶振,NT7050BC晶振,高精密温补晶振
3.输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
4.未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.NDK晶振,TCXO晶振,NT7050BC晶振,高精密温补晶振
5.热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
6.安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
7.通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
