NSK晶振,陶瓷谐振器,NRDZTACC-MG晶振

NSK晶振,陶瓷谐振器,NRDZTACC-MG晶振NSK晶振,陶瓷谐振器,NRDZTACC-MG晶振

产品简介

贴片陶瓷晶振具有很高的可靠性,适用温度范围宽.振荡电路不需要任何外接负载电容.本系列产品具有很宽的适用温度范围.超小型且薄型振荡子.振荡电路无需任何调整.贴片陶瓷晶振应用于汽车的片状对于世界汽车市场具有十分重要的促进作用.

产品详情

NSK-2台湾津绽NSK晶体科技是专业的石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振制作商,公司创于台湾1996年成立,创建品牌为【NSK1997年在香港成立分公司,1998年在深圳成立分部,2001年到广东省东莞市投资建厂,主要生产石英晶体谐振器,无源晶振,与石英晶体振荡器,有源晶振,东冠生产线主要生产小尺寸SMD晶体系列.

台湾津绽NSK晶体主要生产产品为全系列石英晶体振荡子即:石英晶体谐振器,(DIP晶体 SMD 晶体),石英晶体振荡器 (SMD OSCILLATOR) 和石英晶体控制振荡器 (SMD晶振 VCXO压控晶振).

台湾津绽NSK晶体科技股份有限公司拥有超过 10 年以上的生产经验,秉持着持续开发与专业技术支持,提供使用者最佳的解决方案及最好的服务质量.NSK是津绽石英科技股份有限公司于全球的销售品牌,具有良好竞争性的价格及灵活快速的交货管理.

台湾津绽NSK晶体的石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体产品被广泛地运用在个人计算器、安全系统、通讯、无线应用、遥控单元和消费性电子产品等,并已陆续获得国内外计算机及通讯大厂认可及使用.

yijin-1

因为目前IC芯片发展的迅速,部分插件的陶瓷谐振器要么被集成,要么陶瓷谐振器精度不够,被石英晶振取代,所以现在现在陶瓷晶振正处于下滑阶段,产量以及用量在逐步缩小,陶瓷谐振器具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上.

主要特性:
•频率精度 (at 25°C) (%):±0.5%.
•温度稳定性 (-20°C ~ +80°C) (%):±0.3.
•操作温度范围:-20 ~ +80 (°C).
•老化率(10年)(%) ±0.3.
•与村田谐振器 CSA 兼容.

插件陶瓷晶振主要应用范围:控制板,单片机,电脑鼠标,电脑键盘,遥控器,游戏产品等消费类电子产品.

yijin-2

NSK陶瓷晶振型

频率范围
(MHz)

频率精度
(at 25°C) (%)

温度稳定性
(-20°C ~ +80°C) (%)

工作温度
(°C)

Aging For
老化率(10)
(%)

NRAZTA-MG

1.80 ~ 6.00

± 0.5

± 0.3

-20 ~ +80

± 0.3

NRAZTA-MT

6.01 ~ 13.00

± 0.5

± 0.3

-20 ~ +80

± 0.3

NRAZTA-MX

13.00 ~ 50.00

± 0.5

± 0.3

-20 ~ +80

± 0.3


yijin-3

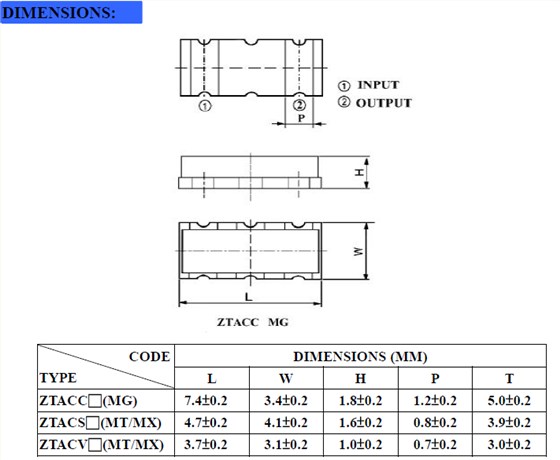

NRA ZTA.MG,MT,MX DIP 10.0-5.0

yijin-4

设计陶瓷晶振振荡电路是注意事项:使用数字IC来构成振荡的电路,这种做法越来越普遍了,而最简单的方法就是使用反相器.如下图所示:反相器的基本振荡电路的构成.INV.1用作振荡电路的反相放大器.INV.2用来形成波形,还可以用来连接频率计数器的缓冲器作用.

随着电子整机向数字化,高频化,多功能化和薄,,,便携式的方向发展,压电陶瓷频率器件正面临着前所未有的挑战,SMD,高频化已成为压电陶瓷频率器件的主流发展方向.

ZTA陶瓷谐振器,频率范围在 2.0MHz 60.00 MHz,频率公差值为 ±0.5,±0.3. ZTA 陶瓷谐振器是以厚度振荡的压电陶瓷,故尺寸会因频

率不同而不同.所有 ZTA 谐振器均用 Epoxy 树脂包封,可用水洗,带装规格亦有提供.
