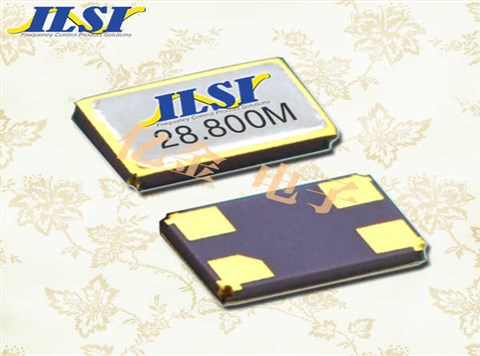

ILCX13-II5F8-40.000MHz,ILSI原装正品晶振,3225mm无源晶体,美国ILSI晶振,艾尔西晶振,型号:ILCX13系列,晶振编码为:ILCX13-II5F8-40.000MHz贴片晶振,频率为:40.000MHz,频率稳定性:±15ppm,频率容差:±15ppm,负载电容:8pF,工作温度范围:-40℃至+85℃,是一款小体积晶振尺寸:3.2x2.5x0.9mm封装,四脚贴片晶振,石英晶振,无源晶振,3225晶振,石英晶体谐振器,SMD晶振,无铅晶振。具有超小型,轻薄型,高性能,高可靠性,高质量,耐热及耐环境特点。被广泛应用于:通讯晶振,无线蓝牙晶振,可穿戴设备晶振,车载控制器,存储,无线局域网,智能家居等应用。

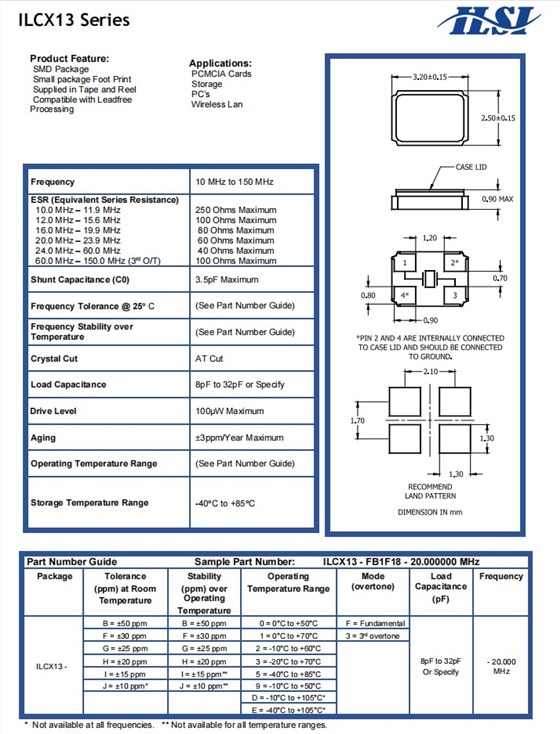

ILCX13-II5F8-40.000MHz,ILSI原装正品晶振,3225mm无源晶体,参数表
Frequency | 40.000 MHz |
ESR (Equivalent Series Resistance) 10.0 MHz – 11.9 MHz 12.0 MHz – 15.6 MHz 16.0 MHz – 19.9 MHz 20.0 MHz – 23.9 MHz 24.0 MHz – 60.0 MHz 60.0 MHz – 150.0 MHz (3rdO/T) |
250 Ohms Maximum 100 Ohms Maximum 80 Ohms Maximum 60 Ohms Maximum 40 Ohms Maximum 100 Ohms Maximum |
Shunt Capacitance (C0) | 3.5pF Maximum |
Frequency Tolerance @ 25℃ | (See Part Number Guide) |
Frequency Stability over Temperature |
(See Part Number Guide) |
Crystal Cut | AT Cut |
Load Capacitance | 8pF to 32pF or Specify |
Drive Level | 100µW Maximum |
Aging | ±3ppm/YearMaximum |
Operating Temperature Range | (See Part Number Guide) |
Storage Temperature Range | -40℃to +85℃ |

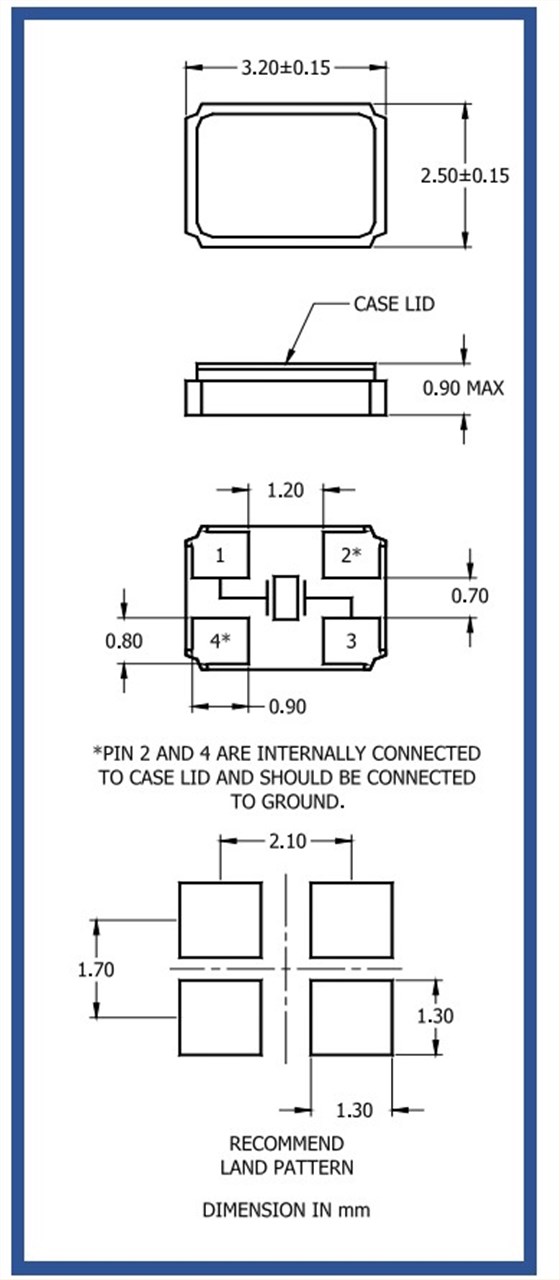

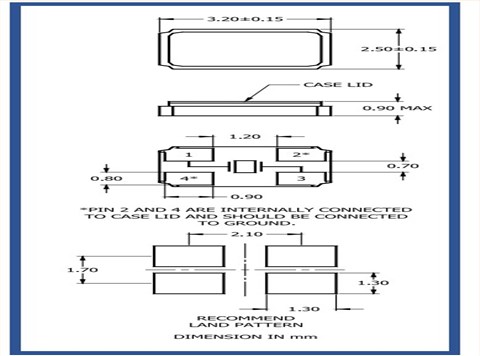

ILCX13-II5F8-40.000MHz,ILSI原装正品晶振,3225mm无源晶体,尺寸图
产品编码 | 品牌 | 晶振系列 | 频率 | 长度 | 宽度 | 高度 |
ILCX13-HF5F12-24.000MHz | ILSI晶振 | ILCX13 | 24 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HF5F18-12.000MHz | ILSI晶振 | ILCX13 | 12 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HF5F18-16.000MHz | ILSI晶振 | ILCX13 | 16 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HF5F18-22.1184MHz | ILSI晶振 | ILCX13 | 22.1184 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HF5F18-24.000MHz | ILSI晶振 | ILCX13 | 24 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HF5F18-25.000MHz | ILSI晶振 | ILCX13 | 25 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HF5F18-48.000MHz | ILSI晶振 | ILCX13 | 48 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HG5F19-50.2232MHz | ILSI晶振 | ILCX13 | 50.2232 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HH3F18-25.000MHz | ILSI晶振 | ILCX13 | 25 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HH3F18-27.000MHz | ILSI晶振 | ILCX13 | 27 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HH3F8-10.77938MHz | ILSI晶振 | ILCX13 | 10.77938 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HH3F8-10.78125MHz | ILSI晶振 | ILCX13 | 10.78125 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-HH5F18-24.000MHz | ILSI晶振 | ILCX13 | 24 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-IH1F12-24.000MHz | ILSI晶振 | ILCX13 | 24 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-IH1F12-25.000MHz | SMD晶振 | ILCX13 | 25 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-II3F8-24.000MHz | ILSI晶振 | ILCX13 | 24 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-II5F8-40.000MHz | ILSI晶振 | ILCX13 | 40 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JH5F8-39.000MHz | ILSI晶振 | ILCX13 | 39 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JI1F9-32.000MHz | ILSI晶振 | ILCX13 | 32 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JI5F10-25.000MHz | ILSI晶振 | ILCX13 | 25 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JI5F8-32.000MHz | ILSI晶振 | ILCX13 | 32 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JI5F9-24.000MHz | ILSI晶振 | ILCX13 | 24 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JJ2F10-30.000MHz | ILSI晶振 | ILCX13 | 30 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JJ2F7-16.000MHz | ILSI晶振 | ILCX13 | 16 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JJ3F10-16.000MHz | ILSI晶振 | ILCX13 | 16 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JJ3F10-32.000MHz | ILSI晶振 | ILCX13 | 32 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JJ3F16-16.000MHz | ILSI晶振 | ILCX13 | 16 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JJ3F4-24.000MHz | ILSI晶振 | ILCX13 | 24 MHz | 3.2mm | 2.5mm | 0.9mm |
ILCX13-JJ3F9-16.000MHz | ILSI晶振 | ILCX13 | 16 MHz | 3.2mm | 2.5mm | 0.9mm |
