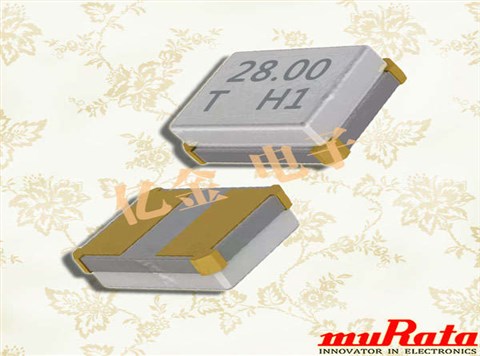

MuRata晶振,贴片晶振,HCR2520晶振,XRCHA16M000F0Z01R0晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.
| 产品类别 | 水晶单位 |
|---|---|
| 系列 | XRCHA |
| 类型 | HCR2520 |
| 频率 | 16M~20MHz |
| 频率容差 | 最多+/- 100ppm（25 +/- 3℃） |
| 工作温度范围 | -40℃至105℃ |
| 温度变化 | 最多+/- 100ppm |
| 频率老化 | +/- 5ppm最大/年 |
| 等效串联电阻（ESR） | 最大100ohm |
| 驱动电平（DL） | 150μW（最大300μW） |
| 负载电容（Cs） | 为8pF |
| 形状 | SMD |
| 洗 | 无法使用 |

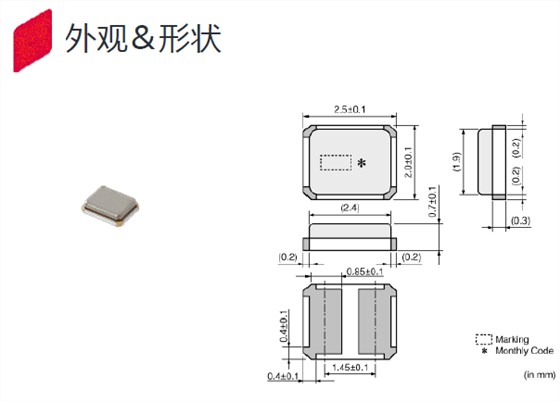

| 长x宽（大小） | 2.5x2.0mm |
村田2520同款小体积贴片晶振型号表
| 系列 | 型号 | 尺寸 (mm)* | 频率 | 备考 |
|---|---|---|---|---|
XRCTD
XRCED
|
MCR1210 |
1.2×1.0×0.30 1.2×1.0×0.33 |
32～52MHz |
金属封装 小型无线通信设备 小型民生機器 |
XRCFD
XRCMD
|
MCR1612 |
1.6×1.2×0.35 1.6×1.2×0.33 |
24～29.99MHz 30～48MHz |
|
XRCGB
|
HCR2016 |
2.0×1.6×0.7 |
16～50MHz |
树脂封装 无线通信设备 民生機器 |
|
XRCPB
|
HCR2016 |
2.0×1.6×0.5 |
24～48MHz |
|
XRCHA
|
HCR2520 |
2.5×2.0×0.8 |
16～20MHz |
村田HCR2520贴片晶振编码
| 品名 | 型号 | 频率 | 频率公差 | 其他用途 |
| XRCHA16M000F0A01R0 | HCR2520 | 16.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA16M000F0A11R0 | HCR2520 | 16.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA16M000F0A12R0 | HCR2520 | 16.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA16M000F0A13R0 | HCR2520 | 16.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA16M000F0L01R0 | HCR2520 | 16.0000MHz | ±100ppm max. (25±3℃) | 消费级 |
| XRCHA16M000F0Z01R0 | HCR2520 | 16.0000MHz | ±100ppm max. (25±3℃) | 工业级 |
| XRCHA20M000F0A01R0 | HCR2520 | 20.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA20M000F0A11R0 | HCR2520 | 20.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA20M000F0A12R0 | HCR2520 | 20.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA20M000F0A13R0 | HCR2520 | 20.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA20M000F0L01R0 | HCR2520 | 20.0000MHz | ±100ppm max. (25±3℃) | 消费级 |
| XRCHA20M000F0Z01R0 | HCR2520 | 20.0000MHz | ±100ppm max. (25±3℃) | 工业级 |
| XRCHA24M000F0A01R0 | HCR2520 | 24.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA24M000F0A11R0 | HCR2520 | 24.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA24M000F0A12R0 | HCR2520 | 24.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
| XRCHA24M000F0A13R0 | HCR2520 | 24.0000MHz | ±100ppm max. (25±3℃) | 汽车级 |
在使用村田晶振时应注意以下事项:
自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）.尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.MuRata晶振,贴片晶振,HCR2520晶振,XRCHA16M000F0Z01R0晶振
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
（2）陶瓷封装贴片晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
