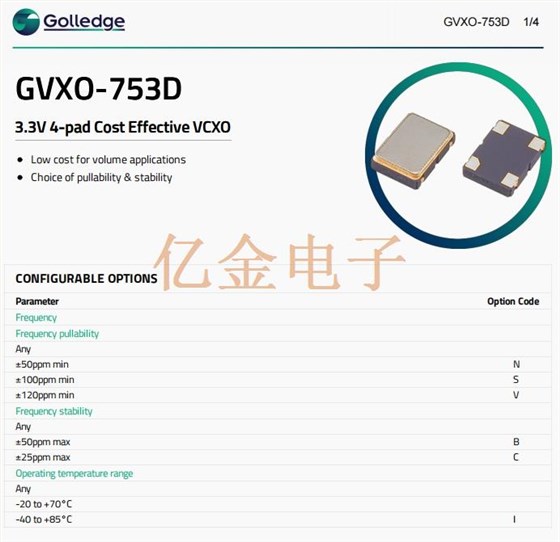

压控晶体振荡器,GVXO-753D晶振,Golledge有源晶振,7050振荡器,GVXO-753D/SC 16.576MHZ

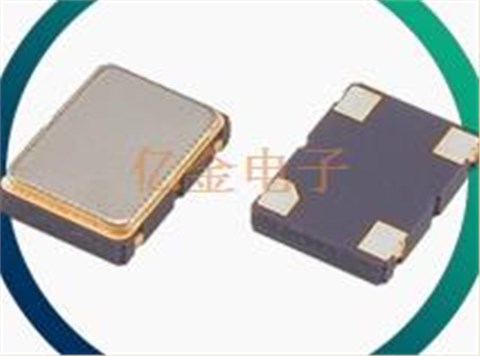

这款压控晶振采用 7050 封装,这种标准化的封装尺寸小巧且规范。一方面,便于在各类电路板上进行安装,能够适应不同电子设备紧凑的内部空间布局,满足小型化、集成化的设计趋势;另一方面,7050 封装有利于实现自动化生产,提高生产效率,降低生产成本,使产品更具市场竞争力。
GVXO - 753D/SC 具备 16.576MHz 的精准频率输出。在电子系统中,精确稳定的时钟信号是确保各个组件协同工作的基础。无论是通信设备中的数据传输、计算机系统的指令执行,还是工业自动化中的流程控制,该7050贴片晶振都能提供可靠的时间基准,保证系统运行的准确性和稳定性,有效减少因频率偏差导致的信号干扰和数据错误。
GVXO - 753D 属于有源晶振,内部集成了振荡电路,无需额外的复杂电路来启动和维持振荡。这不仅简化了电路板的设计,减少了外围元件的使用,还提高了晶振的工作效率和稳定性。有源设计使得晶振能够直接输出稳定、高质量的时钟信号,为电子设备提供更可靠的驱动源。
压控晶体振荡器,GVXO-753D晶振,Golledge有源晶振,7050振荡器,GVXO-753D/SC 16.576MHZ
Frequency range | 1.50 ~ 54.0MHz |

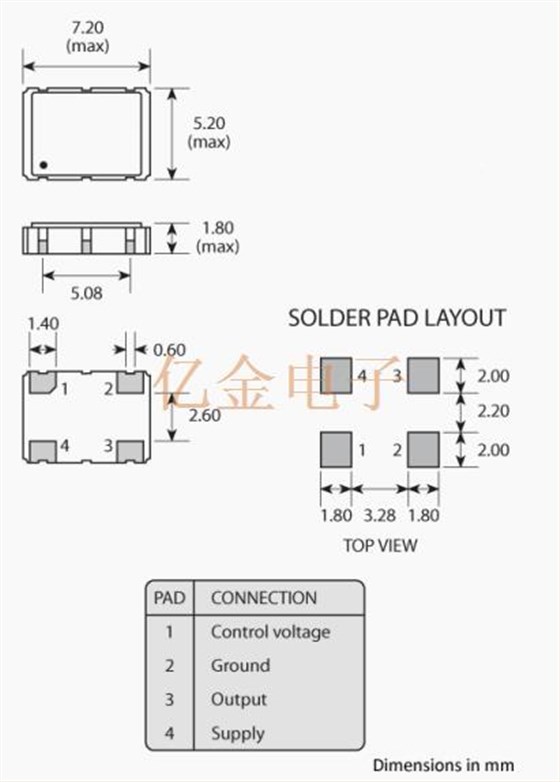

Dimensions | 7.0 x 5.0 x 1.8mm |
Package | 4 pads, 5.08mm pitch |
Voltage control | +1.65V ±1.50V, 10% linearity |
Storage temperature range | -40 to +85°C |
Supply voltage (VDD) | +3.3V (±10%) |
Supply current | 10mA max (1.5 ~ 20.0MHz) |
15mA max (>20.0 ~ 30.0MHz) | |
20mA max (>30.0 ~ 40.0MHz) | |
25mA max (>40.0MHz) | |
Driving ability | 15pF CMOS输出晶振 |
Logic levels | ‘0’ level = 10%VDDmax |
‘1’ level = 90%VDDmin | |
Waveform symmetry | 45:55 max |
Rise / fall time (10%~90%VDD) | 10ns max (1.5 ~ 10.0MHz) |
6ns max (>10.0MHz) | |
Phase noise | -130dBc/Hz typ @ 1kHz |
Net mass | 150mg |
压控晶体振荡器,GVXO-753D晶振,Golledge有源晶振,7050振荡器,GVXO-753D/SC 16.576MHZ
压控晶体振荡器,GVXO-753D晶振,Golledge有源晶振,7050振荡器,GVXO-753D/SC 16.576MHZ
所有石英晶振产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
