CTS晶振,5032四脚贴片晶振,GA534晶振

5032封装石英贴片晶振分为四个焊接脚和两个焊接脚，两个焊接脚的陶瓷面封装晶振归类于我们前面介绍晶振的文章中所说过的压电石英晶体谐振器。在不同环境下的多功能产品中具有高可靠性特点，不含铅汞符合欧盟要求的环保要求。贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接，5032封装石英表贴式晶体谐振器小型设计，是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号。

CTS晶振公司成立于1896年,CTS公司(NYSE:CTS)是一个领先的设计师和制造商的传感器、执行器和电子组件石英晶振在航空航天、通讯、国防、工业、信息技术、医疗和交通运输市场.本公司在北美、亚洲和欧洲拥有12个生产基地,致力于为全球各地的工业伙伴提供先进的技术、卓越的客户服务和优越的价值.CTS晶振集团的目标是在技术的前沿,为世界各地的产品和服务的创造和提升提供创新的石英晶振,石英晶体振荡器,传感、连接和运动解决方案.

CTS晶振公司在大萧条时期,对便宜的台式收音机的需求增加了,而芝加哥电话供应公司则以更低成本和稳定的碳组成可变电阻器的发展作为回应,这有助于降低无线电元件的成本.在这段时间里,公司从一个生产成品(电话和交换机)的制造商发展成一个部件制造商.

CTS晶振公司为信息技术和电信市场提供石英晶振,贴片晶振,温补晶振,石英晶体振荡器,差分晶振等多种电子元件.这些可以在宏小区基站发现,小蜂窝基站、卫星通信系统、回程通信的应用,以及无线和有线基础设施.CTS在信息技术和电信市场的创新支持市场部门的发展趋势,如低功耗,更小的形式因素,增加带宽需求和物联网（物联网）.

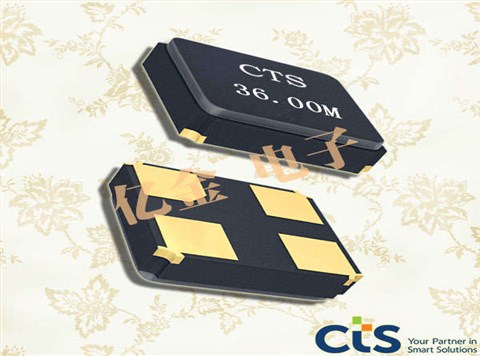

CTS晶振,5032四脚贴片晶振,GA534晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

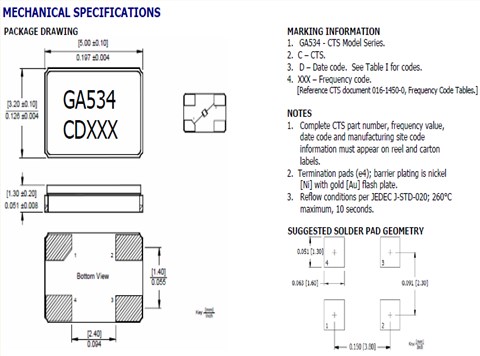

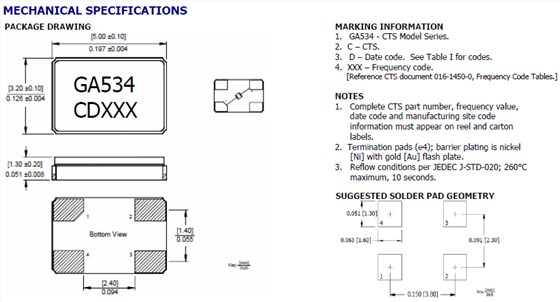

CTS晶振规格	单位	GA534晶振频率范围	石英晶振基本条件
标准频率	f_nom	8MHZ~40MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～ ±50 × 10-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

在使用CTS晶振时应注意以下事项:

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.CTS晶振,5032四脚贴片晶振,GA534晶振

3：化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4：粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）

5：卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6：静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
