大河晶振科技有限公司是日本リバーエレテック株式会社(RIVER ELETEC CORPORATION)的附属公司,负责RIVER晶振,时钟晶体,压电石英晶体,金属面有源四脚晶体、压电陶瓷谐振器、表晶32.768K等器件在整个中国大陆地区的市场营销活动.
RIVER ELETEC是以生产晶体、晶振,石英晶振,有源晶振,压控振荡器为主的电子元器件厂家.尤其在SMD型(表贴型)小型水晶元器件方面一直处于行业领先地位,积累了许多独特的技术,赢得了“小型元器件找RIVER”的信誉.
大河晶振自1949年生产晶振以来,公司一贯重视开发具有独特性能的石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器元器件,经过60多年的发展,RIVER ELETEC现已成为一个以研发和生产晶振为核心业务的日本上市公司,公司产品以不断追求“小型化、高性能、高品质 ”为目标,服务于手机,IT,数码,汽车等多个领域,拥有稳定的国内外客户群体.
大河晶振以提高用户满意度为目标,不断推进集团整体业务的发展.让用户满意,就是让使用装有本公司产品的手机、数码相机等电子设备的广大用户满意.我们深知这一点,因而更加努力向目标迈进.由于小型水晶元器件在信息通信中是必不可少的部件,因此上述理念已深深植入于本公司每个员工的心中.

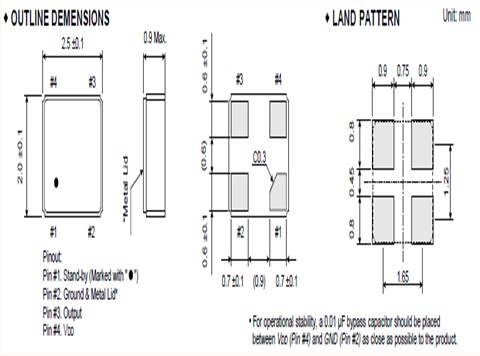

RIVER晶振,有源晶振,FCXO-05D晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
大河晶振规格 |
单位 |
FCXO-05D晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF ~ ∞ |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
大河晶振各项注意事项
所有产品的共同点
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.RIVER晶振,有源晶振,FCXO-05D晶振,日本进口晶振
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
