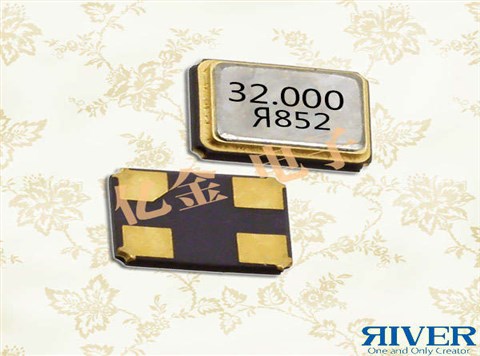

大河晶振,无源晶振,FCX-07晶振,FCX-07L晶振

大河晶振,无源晶振,FCX-07晶振,FCX-07L晶振大河晶振,无源晶振,FCX-07晶振,FCX-07L晶振

产品简介

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

DH-1

大河晶振自1949年生产电阻以来,公司一贯重视开发具有独特性能的石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器元器件,经过60多年的发展,RIVER ELETEC现已成为一个以研发和生产晶振为核心业务的日本上市公司,公司产品以不断追求“小型化、高性能、高品质 ”为目标,服务于手机,IT,数码,汽车等多个领域,拥有稳定的国内外客户群体.

大河晶振以提高用户满意度为目标,不断推进集团整体业务的发展.让用户满意,就是让使用装有本公司产品的手机、数码相机等电子设备的广大用户满意.我们深知这一点,因而更加努力向目标迈进.由于小型水晶元器件在信息通信中是必不可少的部件,因此上述理念已深深植入于本公司每个员工的心中.

大河晶振科技是一家电子设备制造商如石英晶体谐振器、石英晶体振荡器,普通晶体振荡器(PXO)、压控晶体振荡器(VCXO.特别是对SMD型(表面贴装器件型)小型晶体器件,我们一直在优先作为业内领先的公司,积累了原始的诀窍.因此,我们从许多客户赢得信任,为“小型的河”.

yijin-1

大河晶振,无源晶振,FCX-07晶振,FCX-07L晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

yijin-2

大河晶振规格

单位

FCX-07晶振,FCX-07L晶振频率范围

石英晶振基本条件

标准频率

f_nom

24MHZ~80MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

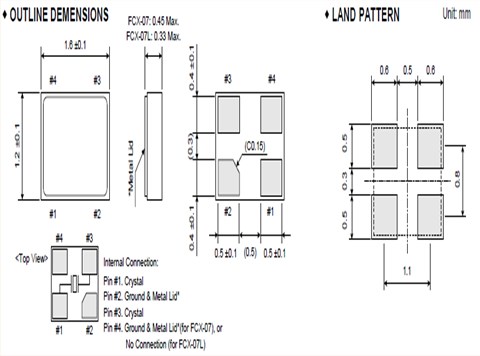

FCX-07&07L_1.6_1.2yijin-4

所有产品的共同点

1:抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.大河晶振,无源晶振,FCX-07晶振,FCX-07L晶振

2:辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4:粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属”,从而破坏密封质量,降低性能.

5:卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
