日本株式会社大真空KDS晶振发展史：
1959年在在神户市成立加工电子零件和石英晶体,进口晶振,爱普生晶体,KDS晶振,石英水晶振荡子.
1963公司变更为合股公司组织.
1965开始大规模生产石英晶体谐振器,32.768K钟表晶振,温补晶振,石英晶体振荡器等部件.
1970年日本株式会社大真空KDS晶振在东京办事处开业.
1973年开设kurodasho厂（现在的西胁工厂）生产晶体管.
1974年开设川厂（现在的凉厂）是目前人造石英晶体,（SPXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等生产规模最大的.
1976年开设宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产,在加古川市完成新总部.
1977年成立和谐电子公司建立大真空（美国）有限公司开始向美国市场供应晶体谐振器.
1980年开设鸟取工厂（目前鸟取生产部）对晶体谐振器生产增加.同年开始生产石英晶体滤波器和晶振时钟.
1981年建立大真空（香港）公司开始提供音叉型石英晶体谐振器,晶体振荡器,有源晶振的香港和中国市场.
1983年大阪证券交易所二期上市.
1984年独立完成中心实验室,开设德岛工厂（目前德岛生产部）作为人造石英晶体的稳定的生产基地,部分设备和石英谐振器,开始大规模生产光学低通滤波器.
1985年打开德岛第二厂开始生产陶瓷产品,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振,陶瓷雾化片打开配送中心在加古川市.
1987名古屋办事处开业.开始的温度补偿晶体振荡器（TCXO）生产和电压控制晶体振荡器（VCXO）.
1988建立大真空（新加坡）有限公司加强在东盟地区销售.
1989更改公司名称大真空第三十周年.建立了PT.KDS印度尼西亚启动海外生产晶体谐振器.
1990-1991大阪证券交易所第一节上市.建立大真空（德国）公司加强在欧洲的销售.
1993建立了天津该公司开始音叉型石英晶体谐振器,石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体的海外生产.
1996日本株式会社大真空KDS晶振获得ISO9001（国际标准化组织质量管理标准）.
1998（获得QS9000质量标准/汽车质量保证管理体系.）
2000获得ISO14001（环境管理体系由国际标准化组织）,获得ISO / TS 16949（技术规范由国际标准化组织）.
2003扩大生产规模天津加工厂面积,成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为我公司的综合子公司加强石英晶振,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等器件业务.
2010日本株式会社大真空KDS晶振建立大真空（泰国）有限公司.
2012日本株式会社大真空KDS晶振扩大在加古川市中央实验室的地板尺寸.
2013东京证券交易所第一节上市.
日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.
日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.

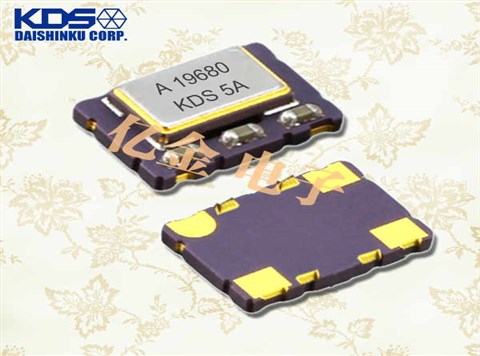

KDS晶振,VC-TCXO晶振,DSA751HA晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
|
KDS晶振型号 |
DSA751HA晶振 |
|
|
输出频率范围 |
10M~20MHz |
|
|
标准频率 |
10/12.6/12.8/13/14.4/14.85/16.8/19.2/19.68/19.8/20 MHz |
|
|
电源电压范围 |
+2.8~+5.0V |
|
|
电源电压（Vcc） |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗电流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz） |
|
|
待机时电流 |
-更多晶振参数信息请联系我们http://www.vc-tcxo.com |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//10pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6max.（After 2 reflows） |
|
温度特性 |
±1.0×10-6,±2.5×10-6max./-30~+85℃ |
|
|
电源电压特性 |
±0.2×10-6max.（VCC±5%） |
|
|
负载变化特性 |
±0.2×10-6max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|
在使用KDS晶振时应注意以下事项
1:机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.KDS晶振,VC-TCXO晶振,DSA751HA晶振
2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

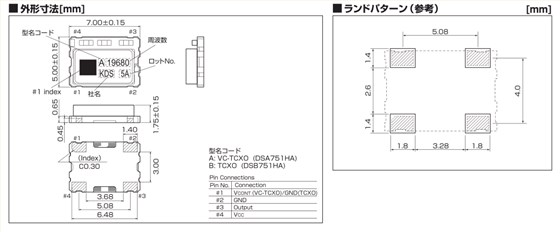

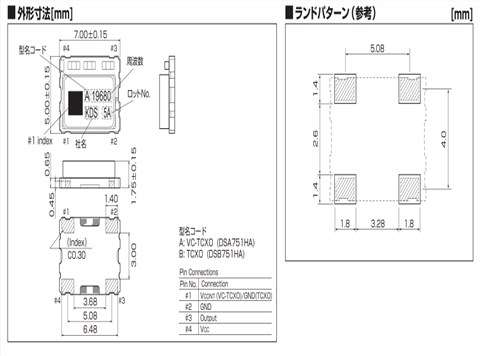

(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
