KDS晶振,有源晶振,DS1008JS晶振

KDS晶振,有源晶振,DS1008JS晶振KDS晶振,有源晶振,DS1008JS晶振

产品简介

有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.石英晶体振荡器主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

产品详情

KDS-2

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

日本株式会社大真空KDS晶振发展史:

1959年在在神户市成立加工电子零件和石英晶体,进口晶振, KDS晶振,石英水晶振荡子.

1963公司变更为合股公司组织.

1965开始大规模生产石英晶体谐振器,32.768K钟表晶振,温补晶振,石英晶体振荡器等部件.

1970年日本株式会社大真空KDS晶振在东京办事处开业.

1973年开设kurodasho厂(现在的西胁工厂)生产晶体管.

1974年开设川厂(现在的凉厂)是目前人造石英晶体,SPXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等生产规模最大的.

1976年开设宫崎厂(目前九州大真空公司)为音叉型石英晶体谐振器生产,在加古川市完成新总部.

1977年成立和谐电子公司建立大真空(美国)有限公司开始向美国市场供应晶体谐振器.

1980年开设鸟取工厂(目前鸟取生产部)对晶体谐振器生产增加.同年开始生产石英晶体滤波器和晶振时钟.

1981年建立大真空(香港)公司开始提供音叉型石英晶体谐振器,晶体振荡器,有源晶振的香港和中国市场.

1983年大阪证券交易所二期上市.

1984年独立完成中心实验室,开设德岛工厂(目前德岛生产部)作为人造石英晶体的稳定的生产基地,部分设备和石英谐振器,开始大规模生产光学低通滤波器.

1985年打开德岛第二厂开始生产陶瓷产品,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振,陶瓷雾化片打开配送中心在加古川市.

1987名古屋办事处开业.开始的温度补偿晶体振荡器(TCXO)生产和电压控制晶体振荡器(VCXO.

1988建立大真空(新加坡)有限公司加强在东盟地区销售.

1989更改公司名称大真空第三十周年.建立了PT.KDS印度尼西亚启动海外生产晶体谐振器.

1990-1991大阪证券交易所第一节上市.建立大真空(德国)公司加强在欧洲的销售.

1993建立了天津该公司开始音叉型石英晶体谐振器,石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体的海外生产.

1996日本株式会社大真空KDS晶振获得ISO9001(国际标准化组织质量管理标准).

1998(获得QS9000质量标准/汽车质量保证管理体系.

2000获得ISO14001(环境管理体系由国际标准化组织),获得ISO / TS 16949(技术规范由国际标准化组织).

2003扩大生产规模天津加工厂面积,成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为我公司的综合子公司加强石英晶振,压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等器件业务.

2010日本株式会社大真空KDS晶振建立大真空(泰国)有限公司.

2012日本株式会社大真空KDS晶振扩大在加古川市中央实验室的地板尺寸.

2013东京证券交易所第一节上市.KDS晶振,有源晶振,DS1008JS晶振

yijin-1

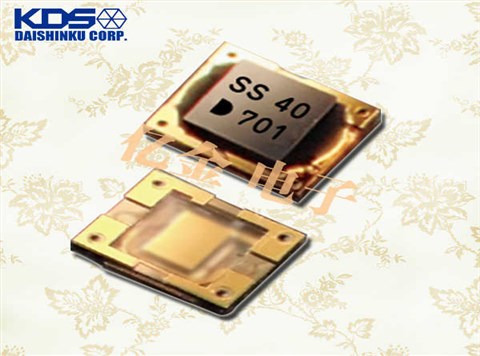

KDS晶振,有源晶振,DS1008JS晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm,甚至1008贴片晶振体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

KDS晶振项目

符号

DS1008JS晶振规格说明

条件

输出频率范围

f0

1MHz to100MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60 V to 3.63V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.vc-tcxo.com/

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25 , 初年度,第一年

yijin-3

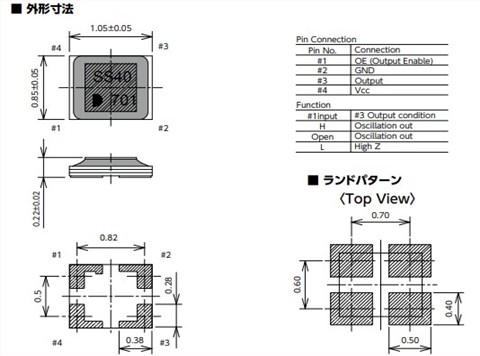

DS1008JS

yijin-4

在使用日本KDS晶振时应注意以下事项:

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.KDS晶振,有源晶振,DS1008JS晶振

输出负载

建议将石英晶振,石英晶体振荡器输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

有源晶振,石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
