产品简介

差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器能达到声表面波等要求值,简称为低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通石英贴片晶振,达到了-45~+100℃的温度范围,差分晶振的精度值(PPM)可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.

产品详情

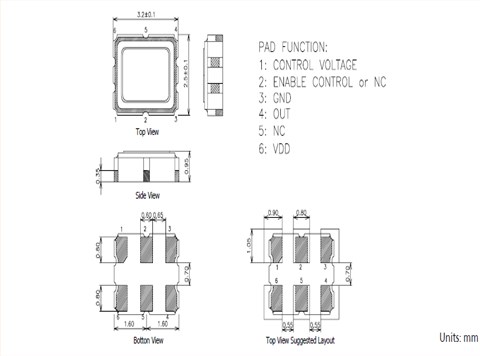

TXC-2


yijin-1


yijin-2

TXC晶振型号

符号

DJ晶振

输出规格

-

LV-PECL

输出频率范围

fo

50~200MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-55~+125

运行温度范围

T_use

-10~+70 ,-40~+85

消耗电流

ICC

45mA max. (fo170MHz)

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

50Ω to VCC-2V

波形对称

SYM

45~55% [at outputs cross point]

0电平电压

VOL

VCC-1.81~VCC-1.62V

1电平电压

VOH

VCC-1.025~VCC-0.88V

上升时间 下降时间

tr, tf

0.5ns max. [20~80% Output, OutputN]

差分输出电压

VOD1, VOD2

-更多详细常参数请联系我们http://www.vc-tcxo.com/

差分输出误差

VOD

-

补偿电压

VOS

-

补偿电压误差

VOS

-

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz~5MHz fo40MHz,fo offset:12kHz~20MHz]

yijin-3


yijin-4在使用TXC晶振时应注意
