HOSONIC晶振,差分晶振,D5ST晶振,LVDS差分输出振荡器

HOSONIC晶振,差分晶振,D5ST晶振,LVDS差分输出振荡器HOSONIC晶振,差分晶振,D5ST晶振,LVDS差分输出振荡器

产品简介

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PCLCDM等高端数码领域,符合RoHS/无铅.

产品详情

HX-2

鸿星晶振有限公司于1979年成立,产品由专业石英晶振,贴片晶振,电阻器、电容器制造厂,公元1991年于台湾投入石英晶体之研发制造、1991年开始于中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处.

鸿星晶振已经成为全球从事石英频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体,有源晶振,压控振荡器系列产品之研发、设计、生产与营销.

鸿星致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进.

生产理念:

鸿星晶振的产品作为一个健康的心为客户工作,因此我们投资建立一个有能力的团队和基础设施,为我们所做的每一个产品.公司建立平台有机的学习鼓励跨职能团队的工作保持更好的环境和温补晶振,石英晶体振荡器技术改进.

环保理念:

鸿星晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.

yijin-1

HOSONIC晶振,差分晶振,D5ST晶振,LVDS差分输出振荡器,压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅

有源晶振频率越高一般价格越高.但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路.总之石英晶振是根据需要去选择合适的频率,并不是晶振频率越大就越好.要看具体需求.比如基站中一般用10MHz的恒温晶振(OCXO,因其有很好的频率稳定性,属于高端晶振.至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的晶振频率产品代替.产品频率范围是:25kHz-1.3G,基本上所有应用中的晶振都可以在产品中找到.

yijin-2


鸿星晶振型号

符号

D5ST晶振

输出规格

-

LVDS

输出频率范围

fo

25~156.25MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-40~+85

运行温度范围

T_use

-10~+70 ,-40~+85

消耗电流

ICC

20mA max.

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

100Ω (Output-OutputN)

波形对称

SYM

45~55% [at outputs cross point]

0电平电压

VOL

-更多详细参数请联系我们http://www.vc-tcxo.com

1电平电压

VOH

-

上升时间 下降时间

tr, tf

0.4ns max. [20?80% Output-OutputN]

差分输出电压

VOD1, VOD2

0.247?0.454V

差分输出误差

VOD

50mV [VOD=VOD1VOD2]

补偿电压

VOS

1.125?1.375V

补偿电压误差

VOS

50mV

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz?5MHz fo40MHz,fo offset:12kHz?20MHz]

yijin-3

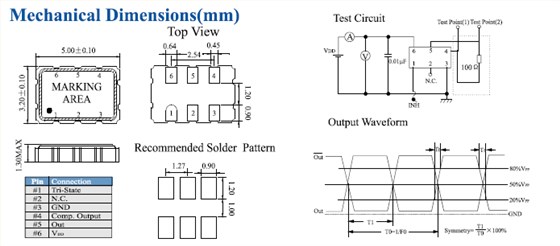

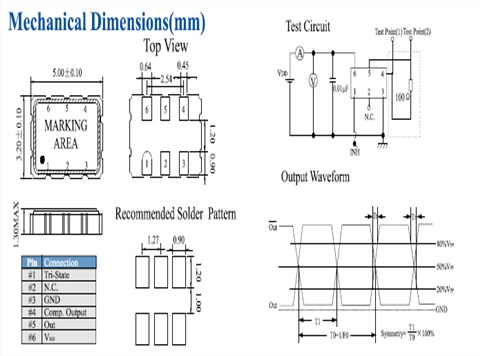

D5ST 5032 LVDS OSC

yijin-4

在使用鸿星晶振时应注意以下事项:

标称频率:

振荡器输出频率的标称值.

总体频率容差:

振荡器输出频率的偏差程度

标称频率.(这包括温度偏差,常温和电源变化.

工作温度范围

温度范围内的输出频率容差振荡器和其他输出信号特性可以满足设定规格.

绝对最大额定值:

保证振荡器的最大额定值;这个限制绝不能超过.如果超过此额定值,振荡器的可靠性可能会降低或振荡器本身可能会被摧毁.

待机功能:

控制(启动或停止)振荡的功能带外部数字信号的振荡器

三态:

具有高功能的晶体时钟振荡器振荡停止时的阻抗输出状态

待机功能.

目前的消费 :当一个电力供应终端的电流值振荡器振荡.HOSONIC晶振,差分晶振,D5ST晶振,LVDS差分输出振荡器

上升时间(Tr):

输出波形从“L”变化所需的时间水平到“H”水平.请参阅每个的输出波形图

产品系列.

下降时间(Tf):

输出波形从“H”变化所需的时间等级为“L”级.请参阅每个的输出波形图

产品系列.

扇出:可连接到输出的TTL门数振荡器的终端.振荡开始时间:振荡器输出幅度达到的时间电源电压施加到指定值后的指定值振荡器已打开.
