台湾晶技TXC晶振公司为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场.
台湾TXC晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.

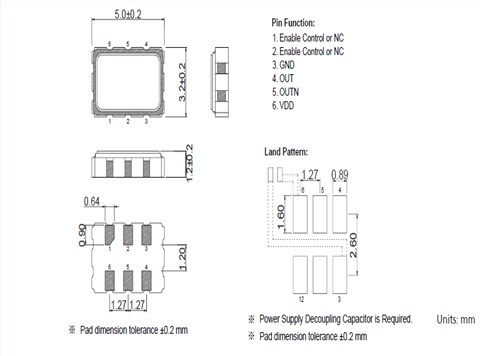

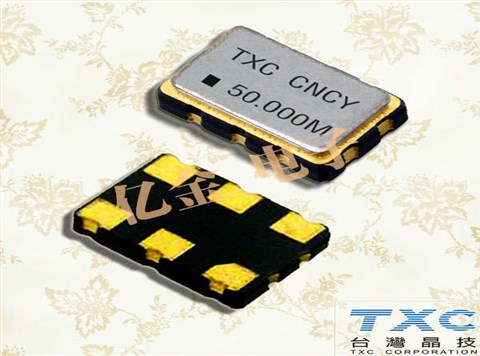

TXC晶振,压控晶振,CR晶振,CR-122.880MBE-T晶振,压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.VCXO,压控晶体应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
型号
输出频率范围
50~200MHz
标准频率
19.2MHz/26MHz/38.4MHz/40MHz/52MHz
电源电压范围
+1.68~+3.5V
电源电压(Vcc)
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz)
待机时电流
-更多详细参数信息请联系我们http://www.vc-tcxo.com
输出电压
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)
输出负载
10kΩ//10pF
频率稳定度
常温偏差
±1.5×10-6max.(After 2 reflows)
温度特性
±1.0×10-6,±2.5×10-6max./-30~+85℃
电源电压特性
±0.2×10-6max.(VCC±5%)
负载变化特性
±0.2×10-6max.(10kΩ//10pF±10%)
长期变化
±1.0×10-6max./year
频率控制
控制灵敏度
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V
频率控制极性
正极性
CR晶振
±1.0×10-6,±2.5×10-6max./-40~+85℃(Option)
±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V
在使用TXC晶振时应注意
电处理:
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.TXC晶振,压控晶振,CR晶振,CR-122.880MBE-T晶振
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
机械处理
当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.
