golledge晶振,32.768K,CM9V晶振

golledge晶振,32.768K,CM9V晶振golledge晶振,32.768K,CM9V晶振

产品简介

1610mm贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.

产品详情

YJ-2

高利奇晶振公司是全球电子工业生产频率控制产品的主要供应商.所生产的产品范围包括:石英晶体,振荡器,实时时钟,温补晶振,压控晶振,温补晶振,水晶过滤器,(表面声波)设备等.产品广泛应用于电子工业,包括电信、卫星、微处理器、航空航天、汽车、仪表和医疗应用.高利奇公司晶振总部位于英格兰西南部腹地的一个美丽的农场建筑,向全世界50多个国家出口,占收入的60%以上.golledge晶振,32.768K,CM9V晶振
我们的理念是以产品和服务的质量和一致性为基础的。我们致力于为业界提供最高的服务质量。我们的持续增长和极高的客户保留水平是这一承诺的证据。使我们与其他供应商分开的是我们人民的经验和能力。我们的业务团队是业界最有经验和最了解的之一,使我们能够提供我们的客户友好,专业的建议和一个非常有效的服务。1610mm石英谐振器,高精度二脚SMD晶体,CM9V晶振
yijin-1

golledge晶振,32.768K,CM9V晶振.体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,高利奇贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。1610mm石英谐振器,高精度二脚SMD晶体,CM9V晶振

yijin-2

高利奇晶振规格

单位

CM9V晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW100μW

频率公差

f_— l

±20 × 10-6(标准),
(±20 × 10-6
±100 × 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3 × 10-6/ year Max.

+25°C,第一年

yijin-3

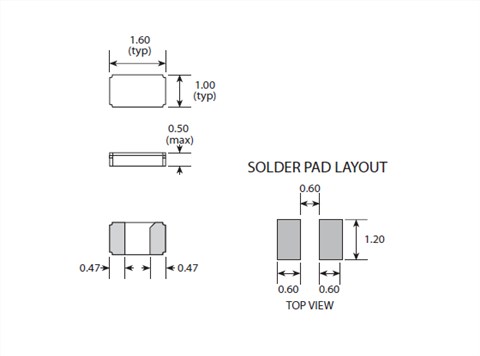

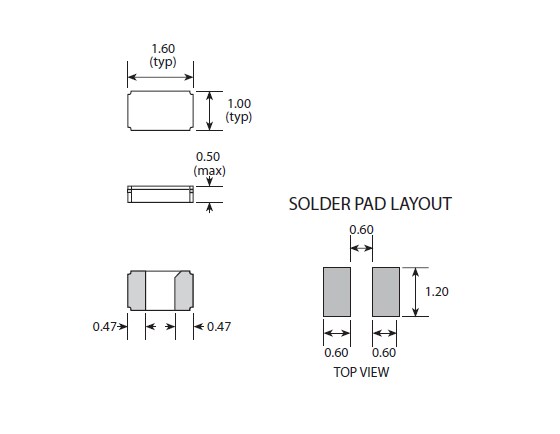

cm9v 1610

yijin-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个1610石英晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。
若要进行超声波清洗,必须事先根据实际使用状态进行确认。golledge晶振,32.768K,CM9V晶振
撞击
虽然1610晶振在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。
装载
<SMD产品>
SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得智能手表晶振产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
<引线类型产品>
当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。1610mm石英谐振器,高精度二脚SMD晶体,CM9V晶振
请在没有直射阳光,不发生结露的场所保管。
