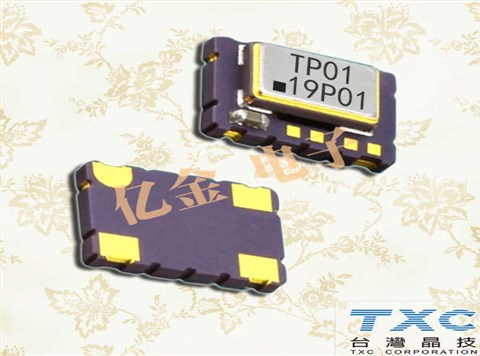

台湾TXC晶振,温补晶振,7N晶振,7N24570001晶振

台湾TXC晶振,温补晶振,7N晶振,7N24570001晶振台湾TXC晶振,温补晶振,7N晶振,7N24570001晶振

产品简介

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅.

产品详情

TXC-1

台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市.

台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品.

TXC晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.

重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.

加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.

yijin-1

台湾TXC晶振,温补晶振,7N晶振,7N24570001晶振,温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30~+85,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

yijin-2

TXC晶振型号

7N晶振

输出频率范围

10~52MHz

标准频率

16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz

电源电压范围

+1. 8~+3.3V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

待机时电流

-更多参数信息欢迎咨询亿金电子http://www.vc-tcxo.com/

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±0.5×10-6,±2.5×10-6max./-30~+85
±0.5×10-6,±2.5×10-6max./-40
~+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

yijin-3

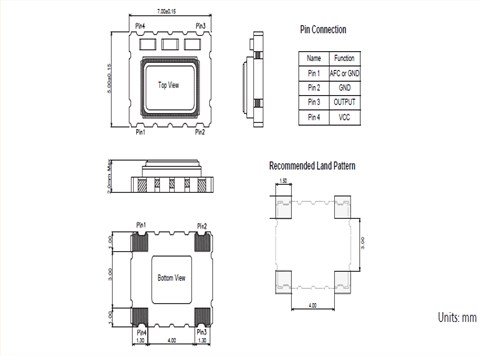

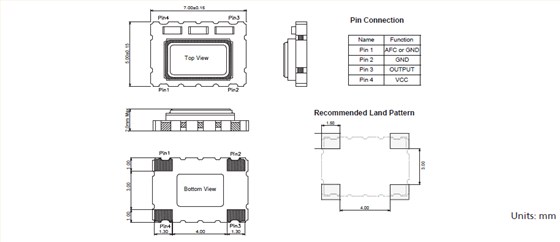

7N晶振4脚封装尺寸图

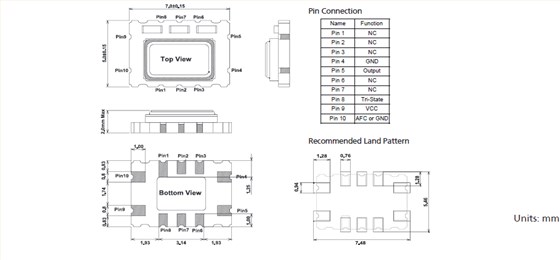

TXC_7N(4)_7_5 TCXO7N晶振10脚封装尺寸图

TXC_7N(10)_7_5 TCXO

yijin-4在使用TXC晶振时应注意

1.电动搬运

1.1电源

使用电源将电源连接到指定的终端正确的极性,如本目录所示.如果力量源与正极和负极连接反转或者如果它连接到除了以外的终端指定一个,晶体振荡器内的部件将是损坏了,振荡器不起作用.此外,如果施加高于额定值的电压,它可能会导致与上述相似的损害.使一定要在正确的额定电压下使用振荡器,但如果施加低于额定值的电压,内部零件振荡器不会损坏,单位可能不会给最佳性能.

1.2负载阻抗

设置负载阻抗的规定值.当一个值除了规定的一个被设置为负载阻抗,输出频率和输出电平不符合指定的值,可能会导致问题,例如输出波形失真.特别是,设置电抗根据规格的负载阻抗.台湾TXC晶振,温补晶振,7N晶振,7N24570001晶振

1.3输出频率和输出电平

测量输出频率或输出电平时一个晶体振荡器,调整输入阻抗测量仪器对晶体的负载阻抗振荡器.当测量仪器的输入阻抗为不同于晶体振荡器的负载阻抗,用高电平测量输出频率或输出电平阻抗使测量侧的阻抗可以忽略.
