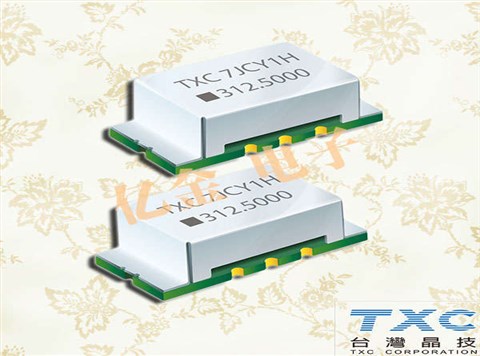

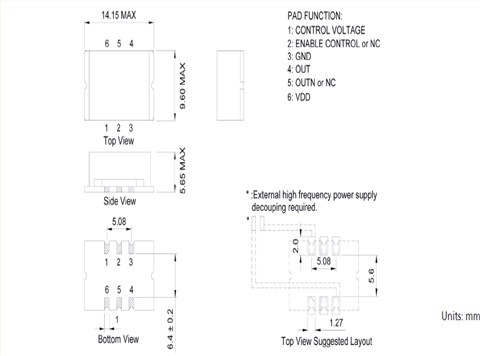

TXC晶振,压控晶体振荡器,7H晶振,6脚VCXO晶体振荡器

TXC晶振型号

符号

CJ(5032)

输出规格

-

LV-PECL

输出频率范围

fo

60~200MHz

电源电压

V_CC

+2.5V±0.125V/+3.3V±0.165V

频率公差
（含常温偏差）

f_tol

±50×10^-6max., ±100×10^-6max.

保存温度范围

T_stg

-40~+85℃

运行温度范围

T_use

-10~+70℃ ,-40~+85℃

消耗电流

I_CC

45mA max. (fo≦170MHz)

待机时电流（＃1引脚"L"）

I_std

10μA max.

输出负载

Load-R

50Ω to V_CC-2V

波形对称

SYM

45?55% [at outputs cross point]

0电平电压

V_OL

V_CC-1.81~V_CC-1.62V

1电平电压

V_OH

V_CC-1.025~V_CC-0.88V

上升时间 下降时间

tr, tf

0.5ns max. [20~80% Output, OutputN]

差分输出电压

V_OD1, V_OD2

-更多详细参数欢迎联系我们http://www.vc-tcxo.com/

差分输出误差

⊿V_OD

-

补偿电压

V_OS

-

补偿电压误差

⊿V_OS

-

交叉点电压

Vcr

-

OE端子0电平输入电压

V_IL

V_CC×0.3 max.

OE端子1电平输入电压

V_IH

V_CC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动（1）

tRMS

5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)

总抖动（1）

tTL

50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
[13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]
