针对激光对于石英晶振表面及内部的改变和损伤情况进行研究

通过实验,运用不同的工艺方法,对石英晶振进行频率微调,以不同参数的激光产生不同的微调量和微调效果。通过拍摄SEM照片,来研究在不同的激光参数和条件下,激光对于石英晶振表面及内部的改变和损伤情况。共分五种情况对激光刻蚀损伤进行研究。

1.直接刻蚀石英晶振片表面。

2.以大电流刻蚀石英晶振表面银电极层,使其产生肉眼可见的大面积刻蚀痕迹,至使频率计无法读出刻蚀后的频率值。

3.以适当的激光参数刻蚀石英晶振表面银电极层,并无明显的刻蚀痕迹,频率微调量在50ppm,其他电性能参数改变量均小。

4.以刻蚀图形的方法对石英晶振表面银电极层进行刻蚀,刻蚀图形为银电极层外层圆环,频率微调量达l000pm。

5.以刻蚀图形的方法对石英晶振表面银电极层进行刻蚀,刻蚀图形为银电极层半边圆,频率微调量达2300ppm。

以下为石英晶振实验结果分析

1.直接刻蚀石英晶振片表面

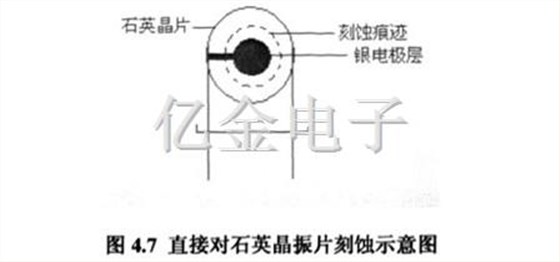

在电流为11A,激光频率为10KHLz,Q脉冲宽度为10s的条件下,直接对石英晶振片进行环状刻蚀。刻蚀示意图如图4.7所示。

图中虚线所示为激光刻蚀的轨迹,可见激光全部作用在石英晶振片本身,而不是其表面的银电极层上。经刻蚀,贴片晶振,石英晶振片的频率从10.0268376MHz,上升为10.0268780MHz,频率微调量为404pm。这样做的目的,是为了观察当激光直接作用于晶片本身的时候,会对晶片产生怎样的影响。

通过电镜观察,刻蚀后的石英晶振片断面如图4.8所示。

从图中可见,被激光刻蚀后的区域,石英片表面平整,形貌良好,并未对下面石英晶体产生损伤。部分晶体被激光刻蚀掉后由于大气中分子的散射作用,重新落回到晶片表面,覆盖在原晶片上。

2.以大电流刻蚀贴片晶振,石英晶振表面银电极层,使其产生肉眼可见的大面积刻蚀痕迹,至使频率计无法读出刻蚀后的频率值。

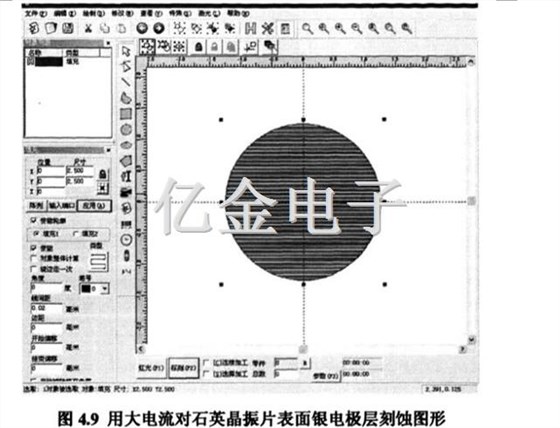

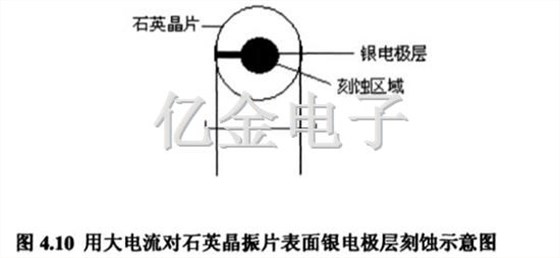

在电流为14A,激光频率为10KHz,Q脉冲宽度为10ys的条件下,对石英晶振片表面银电极层进行刻蚀。刻蚀图形及示意图分别如图4.9、4.10所示。

在14A的激光电流刻蚀下,晶片表面刻蚀区域的电极层被损坏,出现了肉眼可见的较大范围内明显剥落痕迹。至使频率计无法读出其谐振频率,石英晶片停振。

通过电镜观察,刻蚀后的石英晶振片断面如图4.11所示。

如图所示,图中左半边银电极层清晰可见,均匀的覆盖在石英表面。而右半边银电极层被激光刻蚀剥落,被剥落处银电极层与贴片晶振,石英晶振混在一起,界线模糊。并且剥落已经损伤到石英晶振本身。损伤延伸至2000m深度。
