亿金工程为条码机工厂解决【晶振工作不稳定情况】

2018-12-15 13:38:05

晶振小到儿童手表大到航空设备均有使用.因此为了满足不同领域产品需求,晶振具有DIP插件式以及SMD贴片式.亿金电子是国内生产石英晶振,贴片晶体,陶瓷谐振器的生产厂家,拥有超过20多家长期合作大型企业.并且拥有多位资深技术工程,可免费为用户提供专业的技术支持以及产品解决方案.

亿金电子一个南山做条码机的客户,工厂在石岩,一直以来用的都是我们的晶振,包括49SMD晶振,32.768K晶振,从开始合作到现在有5.6年了,我们给客户提供的是KDS品牌的SMD-49晶振12M和爱普生的MC-146晶振,FC-135晶振.但是最近客户跟我们反应说我们的49SMD晶振出现不良率的问题.根据客户反映的情况是产品开机是时间久,怀疑是晶振质量不稳定导致,然后让我们分析情况.

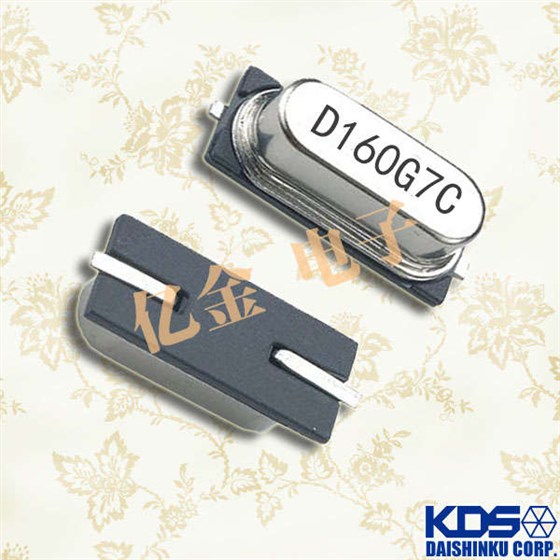

SMD-49

我们业务把客户的情况反映给技术那边,因为客户有发产品板子图片过来,技术就让我们问客户晶振旁边的2个电容是多大的,客户IC要求晶振负载是多大的,并且让客户提供好的跟坏的各10个测试发回来测试看.根据客户提供的晶振旁边的两个电容用22PF的,IC要求晶振负载电容最大不能超过25PF的.工程一听就知道问题出在哪里了,跟晶振质量不相关,问题是在于负载电容匹配不合适.

客户做条码机的晶振旁边的C4两个电容用22PF的,那么晶振就不能用20PF的了,IC要求晶振负载最大不能超过25PF,就算是用25PF的,晶振也不能用20PF的负载电容.于是给客户重新匹配49SMD晶振负载电容.根据亿金电子技术工程初步分析外围电容所造成晶振不良,如果外围电容不变的情况下,晶振本身的负载建议使用12PF的,当然这只是理论匹配,实际还需要考虑IC允不允许使用12PF的.

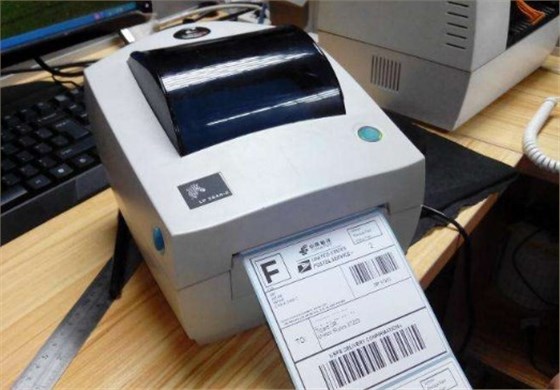

亿金工程为条码机工厂解决【晶振工作不稳定情况】

我们建议可以先给客户提供一些样品试下,或者客户要看到更显现的效果可以先小量试用下.客户找我们重新订了一盘试用下,一直用到现在也没什么问题.很多客户在使用晶振时出现不良问题都跟晶振参数匹配有关系,有的可能是因为精度,有的是因为负载电容等,其实一般晶振本身是不存在质量问题的,如果参数没有匹配适当就会出现产品使用不稳定情况.

亿金电子主要生产销售石英晶体振荡器,贴片晶振,陶瓷晶振,声表面滤波器等产品,同时代理台湾,日本,欧美进口晶振品牌,包括KDS晶振,精工晶体晶振,CTS有源晶振,IDT晶振,京瓷晶振,TXC晶振,鸿星晶振,Abracon石英晶振等,亿金电子可免费提供现货样品以及技术支持,欢迎广大用户致电咨询选购0755-27876565.
