有关石英晶体振荡器的抖动特性以及种类基础知识介绍

近年,伴随影像传输等普及,骨干网中流过的通信量有增无减,通信的高速、大容量化进展迅速.在这种情况下,高速化通信基础设施对高频且输出信号稳定的基准信号源的需求十分强烈.抖动（Jitter）是评估输出信号波形稳定性的指标之一.英语的“Jitter”有神经过敏、紧张不安或激动的意思.在表现高频石英振荡器的稳定度时,指传送数字信号时波形中产生的时间偏差和晃动.在接下来的文章中亿金电子要跟大家讲解有关抖动和相位噪音的基础知识.

【1】通信设备的重要指标――抖动

用示波器观察数字信号的波形,有时可以发现本应以单一周期振荡的波形亮线很宽.这种波形拉宽就是抖动.

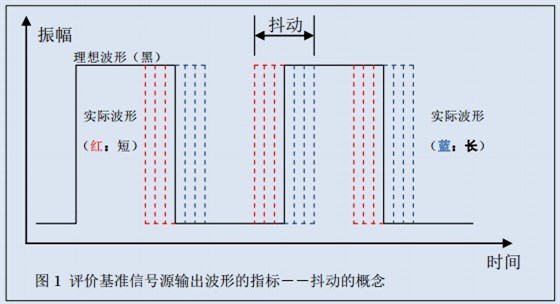

图1表示在一个周期单位中出现了几种周期的信号波形的情况.理想波形以单一周期反复出现,但实际波形的一部分周期变短（红色）或变长（蓝色）.

抖动因读取电子信号元器件的极微小的不稳定或信号传输途中的不良影响等原因而产生.抖动过大将造成相邻信号之间相互干扰,在传送影像和音乐信号时将导致影像质量和音质的劣化.如上所述,抖动表示数字信号在时域上的晃动,但抖动的种类不限于一种.抖动随时间而精微变化,对时间的变化模式也有多种多样,因此难以用一个参数来评价抖动.

【2】有关抖动种类的说明

·周期抖动（峰峰值）：表示一周期中的偏差幅度（最大和最小之差）的抖动

·标准差：表示偏差程度的标准偏差

·随机抖动：自然产生的无法预测的抖动

·确定性抖动：因电路、电磁感应或外界环境等因素而引起的抖动

·累加抖动（长期抖动）：时钟各周期的连续偏差
