新型实时时钟(RTC1)模块内置数字温度补偿晶体振荡器(DTCXO2)

精工爱普生晶振集团大家都不会陌生,爱普生是一个全球技术领导者,致力于将人们、事物和信息与原始的高效、紧凑和精确的技术联系起来.从喷墨打印机和数字打印系统到3LCD投影仪、智能眼镜、传感系统和工业机器人,爱普生晶振公司专注于推动创新,超越客户对喷墨、视觉通信、可穿戴设备和机器人技术的期望.由日本精工爱普生公司领导的爱普生晶振集团在全球86家公司中拥有8万多名员工,并为其对社区的贡献感到自豪,并为减少对环境的影响做出了不懈努力.

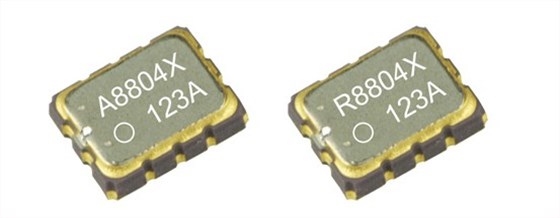

精工爱普生,Seiko Epson公司(TSE: 6724,“Epson”),世界领先的石英晶体技术,介绍了RA8804CE和RX8804CE,两个新型实时时钟(RTC1)模块内置数字温补石英晶体振荡器(DTCXO2).新的RTC模块安装在Epson的smallest-ever RTC包中(最大维度:3.2 2.5 1.0t mm).RA8804CE晶振是为aec - q100兼容的汽车应用程序设计的,而RX8804CE晶振是为工业系统设计的.这两种方法都能在电子系统中提供高精度的计时,同时满足小的形式因素和低电流消耗的需要.

现如今的工业设备,如智能电网设备,点击收费系统,安全系统,以及无数其他基于时间信息的系统和应用程序,所以准确的保存是必须的.在车辆、户外和其他环境中,系统暴露于环境温度极端情况下,也需要对时间和日期信息进行高精度跟踪.

此外,越来越多的RTC模块需要消耗更少的电流,并且石英晶体振荡器要在更大的温度范围内保持频率稳定,这是由于电子设备的加速集成和缩小,以及公司对减少其环境足迹的愿望越来越强烈.

不过,总体而言,更高的精度往往价格更高的功耗,很难维持或改善实时时钟的准确性,由结合水晶制造单位,振荡电路,为新的模块,计时集成电路.爱普生成功地降低了能耗和扩大新模块的工作温度范围.这是通过制造微小的,精确的音叉晶体,石英晶振晶体单元,并使用新的电路设计,使水晶单位在低功率驱动.

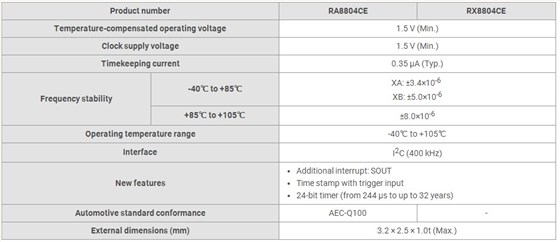

新RA8804CE RX8804CE数字温度补偿石英晶体振荡器消耗0.35µA的电流,这是50%低于0.7µA RX8900CE消耗(早期等效爱普生RTC模块).最大工作温度从85个增加到105个.此外,这些模块还配备了扩展的可编程中断函数、时间戳和24位计时器.这些新功能减轻了CPU的负载.EPSON石英晶振单独调整和保证工厂模块的时间准确性.这使得检查时间的准确性没有必要,并有助于提高设计效率和质量.

一个数字温度补偿的X'tal(石英晶体)振荡器是一个振荡器(晶体单元和振荡电路),它的一个功能是对频率进行校正,它会随着晶体单元的环境温度的变化而变化.为了在温度范围内输出稳定的频率,TCXO晶振有一个电路,它根据温度传感器的信号来补偿输出频率.DTCXOs使用一个电路对频率进行数字补偿.Epson晶振集团将继续利用其独特的技术为客户提供可靠、易用、行业领先的水晶设备产品.

一个实时时钟模块是一个单包产品,它具有时钟、日历和其他功能的实时时钟,以及一个集成的32.768K水晶单位.这些模块不仅可以通过消除设计振荡器电路的需要和调整石英晶体振荡器的精度来给用户带来好处,它们的小尺寸和集成程度也使得客户能够更有效地利用他们的空间.
