调整石英晶振晶片的外形操作

2018-05-17 09:50:47

石英晶振晶片外形的修正

AT切型长条片外形有三种:平面片、平面倒边片、平面倒边倒角片。在宽厚比较大时(Wz/t/>20可不要修外形。直接采用平面片。当晶振频率较低时,为了减小谐振电阻,减小边缘效应和寄生耦合要修外形。将石英片的边缘减薄。

修外形用滚筒进行,滚筒有两种,直筒和球筒。直筒的作用主要倒宽度方向,但也对长度方向有影响。球形滚筒由于直径较小,主要是将条片长度方向的端边边缘减薄。两者配合起来对石英晶振片倒边后成抛物线曲面。且曲面与平台平面衔接要好。这就要求必须计算好石英片的倒边曲率半径。选择好滚筒以及计算好滚筒的转速。

当频率小于7MHz

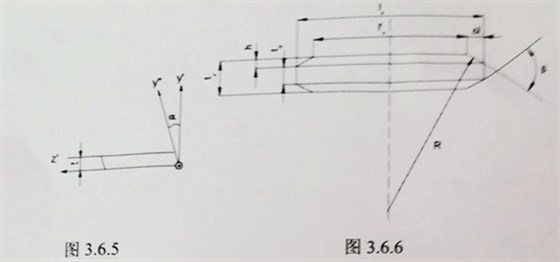

为了避免厚度切变振动与面切变振动的耦合,改善石英晶振晶体频率温度特性,需要长度在X方向的石英片,在Z轴方向的横截面与主平面不正交而成一个约5°的角,见图3.6.5,该角度α由下列公式计算而得:

3.6.33


α角随切角φ1的变化由式(3.6.33)计算可知: φ134°°52~35°17变化,则α由4.46°变化到5°02,考虑到生产方便,一般取5°。

3.6.5

2.6.2滚筒倒边的尺寸

当石英晶振片的长、宽、厚尺寸确定后,频率在12M晶振以下的石英片滚筒倒后的尺寸按如下公式计算:

3.6.34

式中β=6°~9°,一般取β=6.8°或β=8.32°。

对于AT切:N1=1665 KHz·mmN2=2542 KHZ· mm

对于BT切:N1=2560 KHz·mmM2=1654 KHz·mm

n一波节线由边缘算起的顺序号。

t0一端边边缘厚度(又叫留边量),按表3.4.2进行选取。

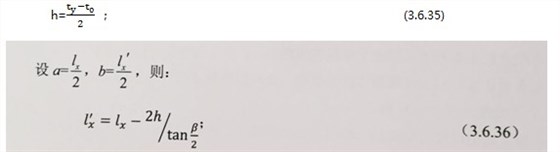

3.6.35

曲率半径R为:

3.6.37
