削顶正玄波(Clipped Sine Wave)是有源晶振输出方式的一种,相比方波的谐波分量少很多,但驱动能力较弱,在负载10K/10PF时Vp-p为0.8Vmin.通常为SMD7050,SMD5032,SMD3225等封装的表贴温补晶振使用的输出波形.当然,有源晶振还有CMOS,TTL,ECL,LVDS,正玄波等输出方式,这些输出逻辑方式也各有优缺点,至于如何利用它们我们却是不得而知.所以台湾泰艺晶振就推出了相关的技术支持文档,明确指出应当如何在电路设计中应用削顶正玄波.

削波正弦波形是TCXO最受欢迎的输出选项,这是为什么呢,主要原因有两点.其一是低功耗,改善了热特性以及更好的老化和频率稳定性能;其二则是比CMOS输出更好的相位噪声性能.也就是说石英晶振在采用削顶正玄波作为输出方式之后会极大的减少谐波分量的数量,使得晶振产品具备低相位噪声的性能.

该文的主体思想就是将削波正弦波形与具有输入缓冲器的芯片组一起使用,具体使用方法及注意事项如下:

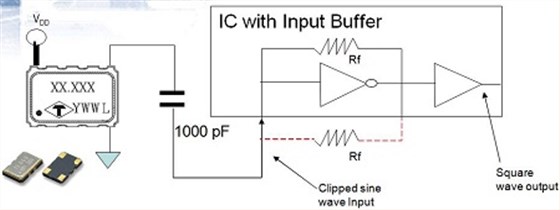

1.

①要将削波的正弦波形转换为方波信号(例如CMOS),则需要输入缓冲器.

②通常,TCXO输出要进入的IC将在芯片内部集成输入缓冲器功能.振荡器电路应具有与逆变器并联的Rf反馈电阻.

③如果IC内部没有Rf电阻,则需要在逆变器的输入引脚和输出引脚之间外部添加Rf电阻.

④外部Rf电阻值应在100K到10M欧姆之间.

⑤除7x5mm产品线外,对于所有其他较小尺寸的TAITIEN TCXO,需要在TCXO输

引脚和IC时钟输入引脚之间串联放置一个1000 pF电容器.

2.

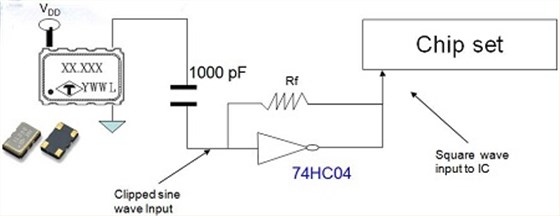

①如果IC没有集成输入缓冲器功能,则需要在TCXO贴片晶振的输出引脚和IC的时钟输入引脚之间串联一个反相器,例如74HC04和一个Rf电阻,以将削波的正弦波形转换为方波.

②外部Rf电阻值应在100K到10M欧姆之间.

③除7x5mm产品线外,对于所有其他较小尺寸的TAITIEN TCXO,需要在TCXO输出引脚和IC时钟输入引脚之间串联放置一个1000 pF电容器.

3.

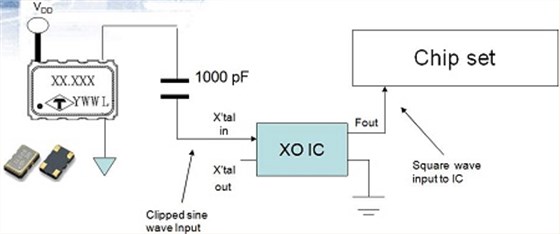

①具有削波正弦波输出的TAITIEN温补晶振也可以与振荡器IC结合使用,为芯片组生成方波输出.

②TCXO的输出需要连接到振荡器IC上的晶体输入引脚,并且振荡器IC的输出引脚应连接到芯片组的输入引脚.

③除7x5mm产品线外,对于所有其他较小尺寸的TAITIEN TCXO,需要在TCXO输出引脚和IC时钟输入引脚之间串联放置一个1000 pF电容器.
