陶瓷谐振器各项参数的应用说明

陶瓷谐振器也就是我们常说的陶瓷晶振,石英晶振,石英晶体振荡器与陶瓷晶振相比体积更小,无需调整,起振时间更快速,成本相对更低.下面亿金电子给大家介绍陶瓷谐振器各项参数的应用说明

封装：陶瓷谐振器带有标准的单列直插式封装（ZTA,ZTB和ZTT）,或者带有内置电容器的3引脚（ZTTS,ZTTCV）.

性质：陶瓷谐振器的振荡取决于与其压电石英晶体结构相关的机械谐振.这些材料（通常是钛酸钡或锆钛酸铅）具有较大的偶极子运动,这通过施加的电场引起晶体的变形或生长.

晶振频率范围：可用频率范围从190 kHz到50 MHz不等.

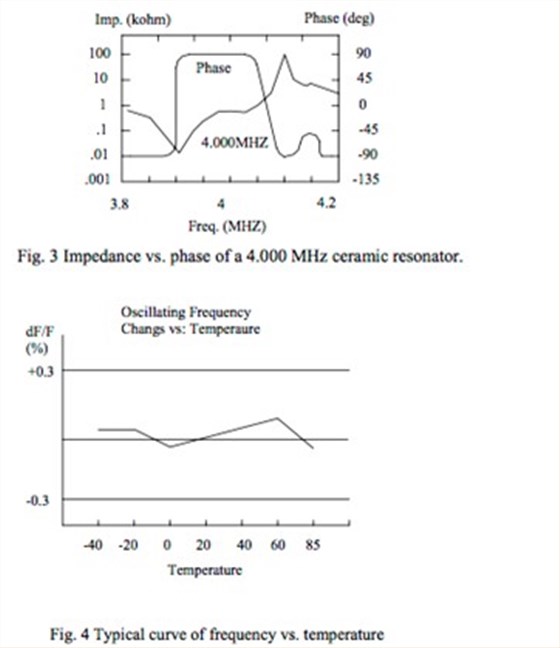

频率稳定度：在温度范围内（即-20oC至+ 80oC）,与25o C的测量频率相比,最大允许频率偏差.典型的稳定性为±0.3％（±3000ppm）.

频率允差：室温下允许的额定频率偏差.频率容差以百分比表示,典型值为±0.5％或百万分率（ppm）,±5000ppm.

谐振阻抗：石英晶振在工作谐振电路中的阻抗值.

老化：相对频率在一段时间内发生变化.这种频率变化率通常是指数性的.通常情况下,10年内的老化率为±0.5％.

负载电容：负载电容（CL）是通过两个谐振器端子查看电路时振荡器所表现的电容量.负载电容用一对C1和C2表示,默认值见表格.

等效电路：它的等效电路类似于石英晶体等效电路,即由并联CO电容并联的串联L1,C1,R1电路组成.标准ZTAS-MG-4.00MHz的典型参数如下：L - 330uH,Cl - 5pF,C0 - 40pF和Q?900.

陶瓷晶振的测试电路陶瓷谐振器：内置电容器：它由一个CMOS反相器和一个反馈电阻Rf组成（图2）.反馈电阻允许开始施加电源时启动振荡.其值通常为1MΩ.C1和C2的值在表格中给出或由客户指定.

陶瓷谐振器主要用作许多微处理器的时钟信号源,其中严格的频率稳定性不是主要问题.陶瓷谐振器成本低,内置电容,节省空间.陶瓷谐振器主要用于消费电子应用（电视机,录像机,游戏机,收音机）和家用电器.
