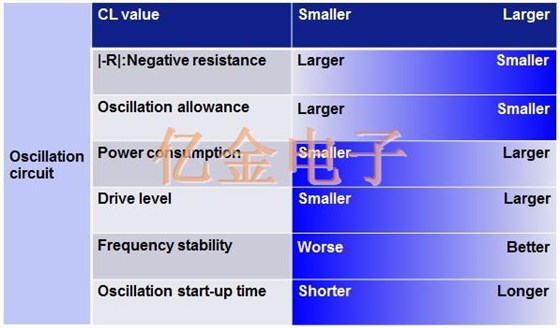

当客户选择晶体单元时,负载电容(CL值)是选择的重要因素.例如,具有小CL(7.0pF)的石英晶体具有更大的振荡容限,更小的电流消耗和更差的频率稳定性,如下表所示.相反,具有大CL(12.5pF)的晶体可以实现更小的振荡容限,更大的电流消耗和更好的频率稳定性.请考虑这些特点选择它.
爱普生音叉晶体型号列表
|
EPSON晶振 |
尺寸[mm] |
应用 |

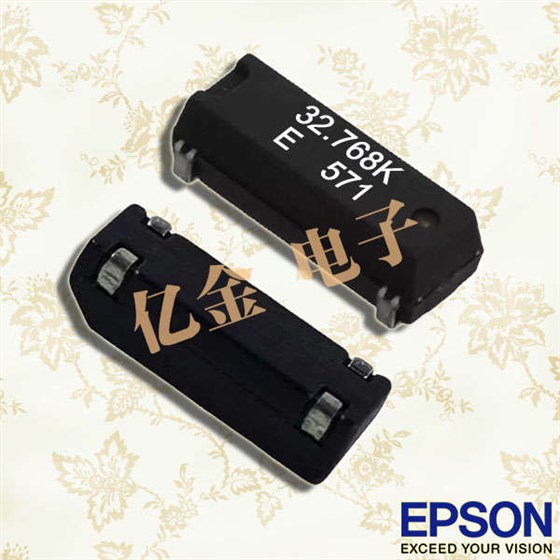

爱普生晶振产品图 |
|
8×3.8×2.5 |
电子,燃气,水表,流量计,智能传感器, |
|
|
|

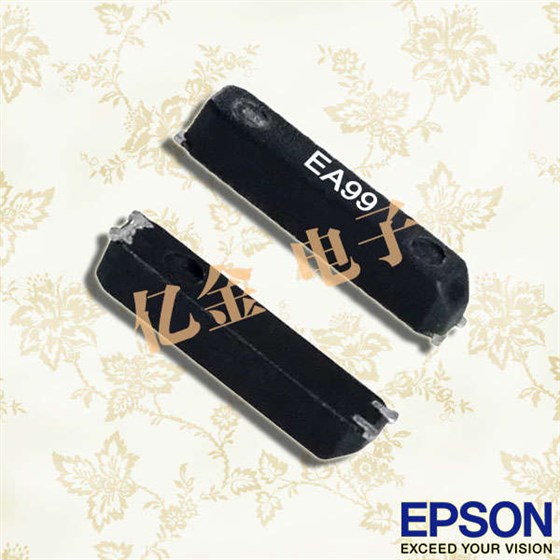

7×1.5×1.4 |
DSC,消费类设备,无线电设备,血压计, |
|
|
|
FC-135晶振 |
3.2×1.5×0.8 |
PMP,DSC,便携式设备 |
|
|
2.0×1.2×0.6 |
便携式设备 |
|
晶体单元的振荡电路和选择指导(适用于每个MSP430系列)

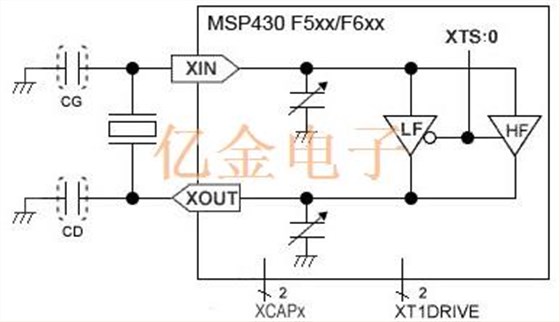

MSP430 F5xx/F6xx晶体单元的振荡电路和选择指导
由于评估电路板,客户可以使用晶体单元CG和CD.
MSP430 F5xx/F6xx晶体振荡器设置和等效晶体CL值
|
XCAPx值 |
晶体单位 |
32.768 kHz晶体产品代码 |
|||
|
CL |
MC-306贴片晶振 |
MC-146贴片晶振 |
FC-135晶振 |
||
|
XCAPx=0 |
需要外部电容器 |
--- |
客户可以选择 |
||
|
XCAPx=1 |
7 |
7 |
Q13MC30610004 |
Q13MC14620001 |
Q13FC13500002 |
|
XCAPx=2 |
12.5 |
12.5 |
Q13MC30610003 |
Q13MC14620002 |
Q13FC13500004 |
*产品代码：晶体规格的编码以及参数
备注:通过调整MSP430F5xx/F6xx XT1DRIVE,可以控制振荡容限和电流消耗.
注意:有关设置XCAPx和其他晶振参数的信息,请联系亿金电子爱普生晶振代理商.
PCB板设计注意事项

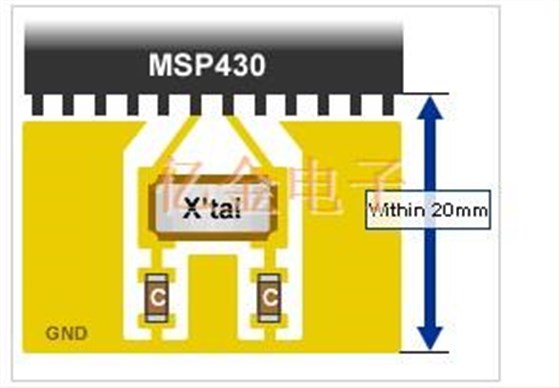

XIN,XOUT,晶体单元,电容器和电阻器的布局-请尽可能在MSP430附近布置晶体单元,电容器和电阻器.-请在20mm长度内连接XIN和XOUT,不要与其他信号线交叉.
对于32kHz晶振单元TOP View
如果Vcc降至2.5V以下,则在XOUT和GND之间插入5.1欧姆的电阻.
GND线路图案和PCB的互连

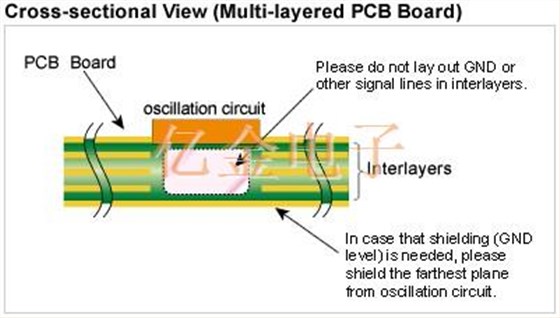

-请在晶体单元下布置GND线路图案.
-如果是多层PCB板,请勿在晶体单元下布置其他信号线.
德州仪器应用报告的晶体产品XOSC8指南.客户可以从下表中选择32.768kHz Crystal Products.
|
晶体单位当量CL值(pF) |
32.768kHz晶体产品代码 |
|
FC-135晶振 |
|
|
7 |
Q13FC13500002 |
|
9 |
Q13FC13500003 |
|
12.5 |
Q13FC13500004 |
