使用Si554 VCXO压控晶振的SDTV和HDTV串行通信

音频设备和视频设备都需要使用贴片晶振,有源晶振,而选择一款高稳定性的晶体元件才能够发挥最佳效果.下面我们一起看下使用Si554 VCXO压控晶振的SDTV和HDTV串行通信.

电影电视工程师协会(SMPTE)已指定线速定时抖动指标用于电视视频设备.这些抖动指标允许公司为其设计设备互操作性.抖动被指定为给定抖动带宽上的最大峰峰值时序偏差并且取决于串行线速率(即图片格式).

2.定时抖动和相位噪声

定时抖动可以在时域中测量或频域.因为SMPTE抖动规范规定了测量带宽,它是自然地考虑频域表示的抖动.频域测量相位波动称为相位噪声(L(f)).

相位噪声显示石英晶体振荡器相位变化的功率抖动频谱上有1Hz频段.总功率只是所有的总和整个频谱的力量.不幸的是,相噪声不直接产生峰峰值抖动-a更彻底地了解噪音机制可以提供峰值与RMS比率的指示(即波峰因素).但是,如果假设噪声是可以估计,峰值与RMS之比.

3. PLL带宽

相位感兴趣的测量带宽噪声计算在很大程度上取决于驱动多路复用器的PLL环带宽(通常为20:1)线速率.有效地,多路复用器将过滤其参考时序的相位噪声高于其环路带宽.典型的有源晶体振荡器线性PLL具有噪声分布在不同的抖动下由不同的源控制频率.低于PLL的环路带宽,抖动由参考定时源控制,并且,在环路带宽之上,抖动由主导PLL的振荡器.

典型的20:1 MUX将具有接近的环路带宽1.485Gbps线路速率为1MHz.因此,其参考的适当带宽如下1MHz,低端以SMPTE为界规格为10Hz.表1显示了a的相位噪声典型的Si550 VCXO压控晶振,74.1758MHz,带CMOS输出和Kv等于45ppm/V. 在这个频段,集成抖动为2.62 psRMS.假设噪音遵循高斯分布,然后是1012个边缘,只有一条边可能会偏差±18.34ps.作为对比,SMPTE 344M抖动规格要求370ps,SMPTE 292M抖动规范要求673ps.而且,相关的SMPTE 259M抖动规格甚至更低严格.

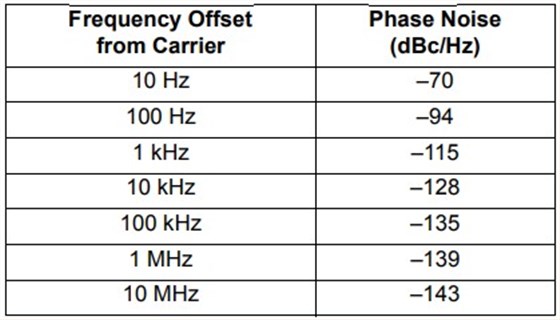

表1.载波的频率偏移

要估算总输出抖动,有必要采取过滤后的平方和的平方根参考抖动和MUX的固有抖动.一旦计算RMS,可估计峰-峰值假设噪声是高斯噪声.

4.结论

Silicon Laboratories XO普通有源晶振和VCXO压控晶振设备都很好,因其灵活性而适用于许多应用频率和出色的抖动性能.典型频率为74.25MHz和74.1758MHz,以及任何10MHz和1.4GHz之间的速率都很容易可作为行业标准中的XO晶体振荡器或VCXO压控晶体振荡器使用5x7贴片晶振封装.

Silicon晶振集团的这些晶体振荡器的抖动性能远远超过这个SMPTE标准和设备提供的要求单个封装中最多四个速率,可在需要时轻松切换图片格式.
