说到精工晶振大家首先想到的都是32.768K晶振,也是精工晶振集团在晶体行业一直以来都只生产32.768K晶振频率,也凭借这一频点在业界成为翘楚.精工专注于研发生产32.768K晶振,所生产的SC-32S晶振,SC-20S晶振,VT-200-FL晶振,SSP-T7-F晶振,VT-150-F晶振都是广大用户热于追捧的爆款.
村田陶瓷晶振都早已开始了石英晶振的生产,精工晶振的脚步当然也不会一直停留在生产无源晶振.这不精工晶振也推出了一款石英晶体振荡器,Seiko晶振推出的32.768K石英晶体振荡器（SH-32S晶振）你还不知道吧?此款有源晶振的频率仍然是我们熟悉的32.768K,型号为SH-32S晶振.下面亿金电子给大家介绍下此SH-32S晶振的参数特点.

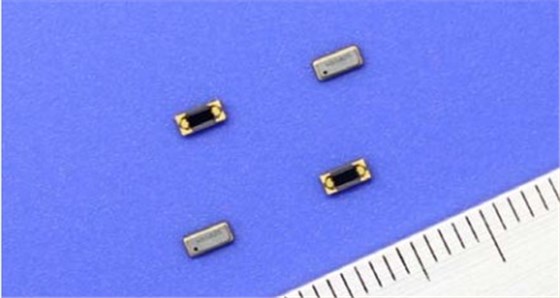

精工SH-32S晶振延续了SC-32S晶振的尺寸,3.2x1.5mm体积,不过采用的是4脚焊接模式.可使用高速自动贴片机焊接,大大的节省了人力物力.SH-32S石英晶体振荡器工作温度-40℃~85℃,储存温度在-55℃~125℃范围,具有出色的频率精度和温度特性.
SH-32S晶振运用独特的光刻技术,先进的生产技术,具有高品质,高可靠性.可供1.3V~5.5V电源电压,具有低电压,低功耗等特点.起振时间快速达0.5Max,所生产材料均符合无铅无害要求.
SEIKO晶振项目
记号
SH-32S晶振规格
公称频率
f_nom
32.768kHz
频率容许偏差
f_tol
±3 x 10-6
+25℃,VCC=3.3 V
温度带频率特性
f0_Tc
±50 x 10-6
-40～+85℃ (+25℃ is reference)
电源电压
Vcc
1.3～5.5V
(*1)
温度补偿电压
VTEM
2.0～5.5V
电流消耗
Icc
1.0μA Typ.
3.3V,No load condition
占空比
SYM
50±10%
Load：15pF
上升时间/下降时间
tr/tf
50ns Max.
Load：15pF
Output level 20～80%
输出电容
CLOUT
15pF Max.
CMOS Loading
频率老化程度
f_age
±3 x 10-6/Year
工作温度范围
T_use
−40ºC to +85ºC
保存温度范围
T_stg
−55ºC to +125ºC
(2.0μA Max.)
精工SH-32S晶振具有超小尺寸,高精度,低损耗,耐高温,抗振性强等特点,精工晶振,SH-32S晶振被广泛用于智能电表,可穿戴智能设备,行车记录仪,工业设备,高精度计时功能设备等.亿金电子提醒上表所示的特性(规格)是基于额定工作温度和电压条件,当供电电压低于2V时,失活频率温度补偿操作.
