为了晶振设计和工程成功，设计工程师必须首先了解
-
晶体谐振器。晶振作为振荡电路中Q值最高的元件，对电路的影响最大。因此，正确指定晶体对于设计良好的振荡器至关重要。
| CO4305-50.000-EXT-T-TR |
| Raltron |
| CO4305 系列 50 MHz 50 ppm 3.3 V -40 至 85°C 工业 表面贴装 振荡器 |
| CO4305-50.000-EXT-TR |
| Raltron |
| CO4 Series 50 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-50.000-T-TR |
| Raltron |
| CO43 系列 7 x 5 mm 50 MHz ±50 ppm 3.3 V -10 至 70°C 表面贴装 时钟振荡器 |
| CO4305-7.680-T-TR |
| Raltron |
| CO43 系列 7.68 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305S-40.000-T-TR |
| Raltron |
| CO43 Series 40 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
| CO4310-10.016MHZ |
| Raltron |
| CO43 系列 10.016 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器 |
| CO4310-20.000-EXT-T-TR |
| Raltron |
| CO4 Series 20 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4310-24.576-EXT-TR |
| Raltron |
| CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±100 ppm Surface Mount Clock Oscillator |
| CO4310-25.000-EXT-TR |
| Raltron |
| CO43 系列 3.3 V ±100 ppm -40 至 +85°C 7 x 5 mm 表面贴装 时钟振荡器 |
| CO4310-25.000-TR |
| Raltron |
|
-

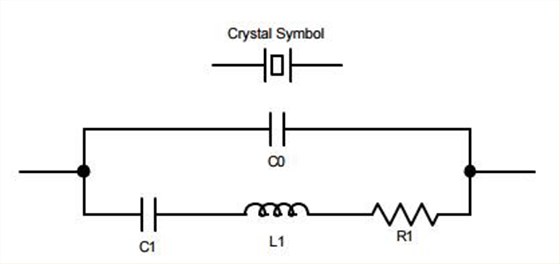

在图中，C1、L1和R1构成了晶体谐振器的动臂。C0是分流电容，它主要由晶体的电极加上支架的杂散形成。并联电容C0是等效电路中唯一的物理值。这个参数实际上可以用一个简单的电容表来测量。另一方面，运动臂组件（C1、L1和R1）是等价的，因此不是真实的。请注意，此等效项仅适用于基本响应，并且可以为每个泛音和杂散添加额外的运动臂。
| CO4305-33.000-EXT-T-TR |
| Raltron |
| CO4 Series 33 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-33.000-EXT-TR-L30 |
| Raltron |
| CO43 系列 33 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面贴装 时钟振荡器 |
| CO4305-33.333-EXT-T |
| Raltron |
| CO43 系列 33.333 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305-33.333-EXT-TR |
| Raltron |
| CO4 系列 33.333 MHz 3.3 V ±50 ppm -40°C 至 +85°C 表面贴装 CMOS 时钟 振荡器 |
| CO4305-4.096MHZ-TR |
| Raltron |
| CO4305 系列 4.096 MHz 50 ppm 3.3 V -10 至 70°C 表面贴装 振荡器 |
| CO4305-40.000-EXT-T-TR |
| Raltron |
| CO4 Series 40 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-48.000-EXT-T-TR |
| Raltron |
| CO4 Series 48 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-48.000-EXT-TR |
| Raltron |
| CO4 Series 48 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-48.000-T-TR |
| Raltron |
| CO4 Series 48 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator |
| CO4305-48.000EXT-T-TR |
| Raltron |
| 低至：¥4.2223 (CNY) |
| CO43 Series 48 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
那么如何实现拉隆晶振通过改变负载电容来拉频?
许多应用需要改变晶体的频率。一个例子是VCXO（压控晶体振荡器），它需要将工作频率调整到所需值或在所需电压范围内改变频率。随着与晶体串联的容性负载的变化，晶体频率被拉高。
fL=负载电容的频率
fs=串联谐振频率
C1=晶体的运动电容
Co=晶体的并联电容
CO4305-25.000-TR
Raltron
CO4305 系列 25 MHz 50 ppm 3.3 V -10 至 70°C 表面贴装 振荡器
CO4305-25.000T-TR
Raltron
CO43 Series 25 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
CO4305-28.224-EXT-TR
Raltron
CO43 Series 28.224 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
CO4305-28.322-T-TR
Raltron
CO43 系列 28.322 MHz 5 x 7 x 1.8 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器
CO4305-3.6864-EXT-T-TR
Raltron
CO4305 系列 3.6864 MHz 50 ppm 3.3 V -40 至 85°C 工业 表面贴装 振荡器
CO4305-30.000-EXT-T
Raltron
CO43 Series 30 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
CO4305-30.000MHZ-T
Raltron
CO43 系列 30 MHz 5 x 7 x 1.8 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器
CO4305-32.000-T-TR
Raltron
CO43 系列 32 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 晶体振荡器
CO4305-32.000EXT-T-TR
Raltron
CO43 系列 32 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器
CO4305-32.768-T-TR
Raltron
CO4 Series 32.768 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
所有晶体都有许多共振响应。第一个主要反应被称为“基本面”。在它的右边，是下一个主要响应，即3rdOvertone，然后是thOvertone，依此类推。只有奇怪的泛音。泛音响应不是基波的谐波。根据定义，谐波是较低频率的精确倍数。例如，第三泛音通常位于基本的2.8到3.2倍之间。所以水晶没有谐波，而是泛音。
检查并注意晶体在某些频率点的行为类似于电阻器，而在其他频率区域则类似于电感器或电容器。
连接到晶体的电路拓扑决定了晶体的操作位置。换句话说，电路迫使晶体进入基波、并联、泛音或串联模式。
| CO4305-2.048-T-TR |
| Raltron |
| CO43 系列 2.048 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305-20.000-T-TR |
| Raltron |
| CO43 系列 20 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305-22.118-EXT-TR |
| Raltron |
| CO4 Series 22.118 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-22.118M-EXT |
| Raltron |
| CO43 系列 22.118 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器 |
| CO4305-24.000-T-TR |
| Raltron |
| CO43 系列 24 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器 |
| CO4305-24.000-TR |
| Raltron |
| CO43 系列 24 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器 |
| CO4305-24.576-EXT-T-T |
| Raltron |
| CO4 Series 24.576 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-24.576-EXT-TR-L30 |
| Raltron |
| CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
| CO4305-25.000-EXT-TR |
| Raltron |
| CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-25.000-EXT-TR-L30 |
| Raltron |
| CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
“负载电容”：晶体的频率将根据与晶体串联的容抗而变化。因此，设计人员必须指定将晶体校准到频率所需的电容值。典型值在9-32pF之间；最常见的是18-20pF。负载电容有效地与晶体串联放置，而不是穿过它。
“平行晶体”：在晶体电抗曲线的感应区域之一校准到所需频率的晶体。由于它是一个区域，因此设计者必须准确确定他/她需要晶体在该区域中的哪个位置进行操作。该区域中的确切点由负载电容的值控制。
| CO43025-16.384-T-TR |
| Raltron |
| CO43025 系列 16.384 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器 |
| CO43025-20.000-EXT-T-TR |
| Raltron |
| CO43025 系列 20 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 扩展型 振荡器 |
| CO43025-24.576-T-TR |
| Raltron |
| CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator |
| CO43025-24.704-EXT-T |
| Raltron |
| CO43 Series 24.704 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator |
| CO43025-25.000-T-TR |
| Raltron |
| CO43 Series 25 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator |
| CO43025-32.000-EXT-T-TR |
| Raltron |
| CO4 Series 32 MHz 3.3 V ±25 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO43025S-25.000-EXT-TR |
| Raltron |
| CO43025 系列 25 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 扩展型 振荡器 |
| CO43025S-27.000-T-TR- L30 |
| Raltron |
| CO43 Series 27 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator |
| CO4305-1.8432MHZ-T |
| Raltron |
| CO43 Series 1.8432 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
| CO4305-10.000-T-TR |
| Raltron |
| CO4 Series 10 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator |
| CO4305-11.0592MHZ-T |
| Raltron |
| CO4 Series 11.0592 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator |
| CO4305-11.2896-EXT-T-TR |
| Raltron |
| CO43 Series 11.2896 MHz ±50 ppm -40 to +85°C Tight Symmetry SMT Clock Oscillator |
| CO4305-16.000-EXT-TR |
| Raltron |
| C043 系列 16 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面贴装 时钟振荡器 |
“系列晶体”：在晶体电抗曲线上的电阻点之一校准到所需频率的晶体。电阻点可以在基频或泛音响应之一上。无负载电容需要指定，因为它是一个操作点而不是一个区域。
“基本晶体”：设计并校准到最低主谐振响应所需频率的晶体。基本晶体可以校准为“系列”或“平行”。
“泛音晶体”：在基频以外的主要响应中校准到所需频率的晶体。泛音晶体可以校准为“系列”或“平行”。
“等效串联电阻(E.S.R)”：串联谐振时晶体的电阻就是运动电阻R1。
CO1100-7.777728MHZ-40
Raltron
CO1 Series 7.7777 MHz 5 V ±100 ppm -40°C TO +85°C Thru-Hole TTL Clock Oscillator
CO1100-70.000
Raltron
CO1 Series 70 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator
CO12050-20.000-EXT
Raltron
CO1 Series 20.00 MHz 5 V ±50 ppm -40°C TO +85°C Thru-Hole HCMOS Clock Oscillator
CO12050-20.000-EXT
Raltron
CO1 Series 20.00 MHz 5 V ±50 ppm -40°C TO +85°C Thru-Hole HCMOS Clock Oscillator
CO12100-14.31818MHZ
Raltron
CO12 Series 14.31818 MHz 13.21x13.21mm 5 V ±100ppm Through Hole Clock Oscillator
CO12100-48.000
Raltron
CO1 Series 48.0 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole HCMOS Clock Oscillator
CO13100-32.000-EXT
Raltron
CO13 系列 32 MHz 13.21 x 13.21 mm 5 V ±100 ppm 通孔 时钟振荡器
CO19050-40.000-T
Raltron
CO1 Series 40 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole HCMOS Clock Oscillator
CO2016-20.000-3.3-50-T-TR
Raltron
CO2016 系列 2 x 1.6 mm 20 MHz 3.3 V ±50 ppm 表面贴装 时钟振荡器
CO2016-25.000-3.3-50-T-TR
Raltron
CO2016 系列 2 x 1.6 mm 25 MHz 3.3 V ±50 ppm 表面贴装 时钟振荡器
CO2016-50.000-3.3-50-T-TR
Raltron
CO2016 系列 2 x 1.6 mm 50 MHz 3.3 V ±50 ppm 表面贴装 时钟振荡器
CO4302-25.000-EXT-T-T
Raltron
CO4 Series 25 MHz 3.3 V ±20 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4302-40.000-T-EXT-TR
Raltron
CO43 系列 40 MHz ±20 ppm -40 至 +85°C 严格对称 标准贴装 时钟 振荡器
CO43025-11.184-TR
Raltron
CO43025 系列 11.184 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器
CO43025-12.960-TR
Raltron
CO43025 系列 12.960 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器
CO43025-14.31818-T
Raltron
CO43025 系列 14.31818 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器
CO43025-14.31818-T-TR
Raltron
CO4 Series 14.31818 MHz 3.3 V ±25 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
因此，E.S.R是晶体在并联谐振区的电阻或损耗。
请注意，重要的是要了解每个晶体都能够在串联和并联谐振下以基本或任何泛音模式运行。只需将晶体制造商的校准条件与周围电路施加到晶体端子的条件相匹配即可。
CO4305-25.000-EXT-T-TR
Raltron
CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4305-25.000-T-TR
Raltron
CO43 系列 25 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器
C01100-66.666MHZ
Raltron
CO1 Series 66.666 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator
C019100-20.000
Raltron
CO1 Series 20 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole HCMOS Clock Oscillator
C04302-27.000-EXT-T
Raltron
CO43 Series 27 MHz 7 x 5 mm 3.3 V ±20 ppm Surface Mount Clock Oscillator
C04310-32.000-EXT-T-TR
Raltron
CO4 Series 32 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
C04310-32.000-EXT-TR
Raltron
CO43 Series 32 MHz 7 x 5 mm 3.3 V ±100 ppm Surface Mount Clock Oscillator
C04610-80.000-T-TR
Raltron
CO46 系列 80 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器
C04810-20.000MHZ-EXT-TR
Raltron
CO48 Series 20 MHz 7 x 5 mm 5 V ±100 ppm Surface Mount Clock Oscillator
CLDPTSH-125.000
Raltron
Clock Series 125 MHz 2.5V ±50 ppm -0°C TO +70°C SMT LVDS Clock Oscillator
CO1050-29.4912
Raltron
CO1 Series 29.4912 MHz 20.8 x 13.2 mm 5 V ±50 ppm Through Hole Clock Oscillator
CO1100-1.8432MHZ
Raltron
CO1 Series 1.8432 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator
CO1100-11.0592MHZ
Raltron
CO1 Series 4.9152 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator
CO1100-16.000MHZ-T
Raltron
CO1 Series 16 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole TTL Clock Oscillator
CO1100-18.432-T
Raltron
CO1 Series 18.432 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole TTL Clock Oscillator
CO1100-18.432-T
Raltron
CO1 Series 18.432 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole TTL Clock Oscillator
CO1100-39.3216-T
Raltron
CO1100 系列 39.3216 MHz 100 ppm 0° C至+70° C 时钟振荡器
CO1100-4.9152MHZ
Raltron
CO1 Series 4.9152 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator
CO1100-4.9152MHZ-40
Raltron
CO1 Series 4.9152 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole TTL Clock Oscillator
CO1100-40.000MHZ
Raltron
CO1 Series 40 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator
SMI晶振,86M0368 -16,86SMX进口晶振,6G相关设备晶振
日本SMI晶体,53SMX石英晶振,53M320-16,6G基站晶振
