NDK CRYSTAL总部位于日本,是专业研发生产频率元件的知名制造商.生产大量的石英贴片晶振,SAW滤波器,晶体振荡器等.亿金电子多年来诚信经营为广大用户提供了诸多晶振产品,代理NDK晶振,NDK声表面滤波器,同时免费提供技术资料查询下载,以下就是NDK的声表面滤波器的正确使用笔记,欢迎大家收藏.
请仔细阅读以下注意事项以确保NDK的SAW滤波器使用正确并提供最佳性能.
1.仅在最大额定值范围内使用NDK声表面滤波器.
2.高压直流电压和过高的输入电平导致其特征更加迅速恶化.确保在其额定值范围内使用它们.
3.输入和输出端子上的静电导致SAW滤波器内部的恶化和故障设备.

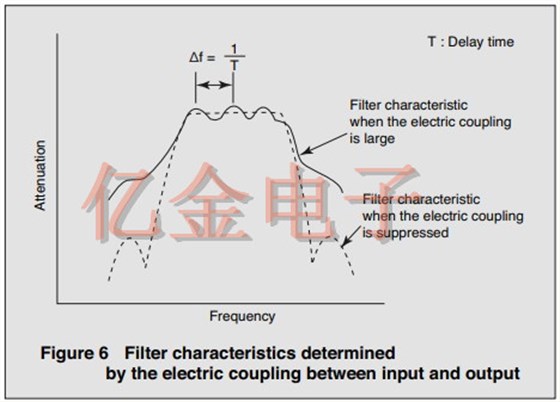

4.如图6所示,振幅和波纹出现波纹由于电耦合,群延迟时间特性输入和输出之间. 使用声表面滤波器时,请确定屏蔽接地条件使电耦合输入和输出之间的差别很小.使用以下等式计算纹波周期：Δf=1/T.
图6确定的过滤器特性,通过输入和输出之间的电耦合
5.如图7所示,a的多次反射（TTE）波输入和输出之间的表面波叠加在主信号,从而在幅度和组中引起纹波延迟时间特性.这个纹波可以减少输入和输出终止条件不匹配.用一个额定端接条件下的SAW滤波器.使用以下等式计算纹波周期：Δf=1/T.
图7受TTE影响的滤波器特性
6.小心不要对引脚端子施加任何强力.
7.存放SAW滤波器或运输时,严格保持环境温度为85°C或更低.
8.焊接SAW滤波器时,请小心并确保无源电压施加在它上面.
9.安装表面贴装SAW滤波器
（1）安装电路板后温度快速变化当安装板的材料为带陶瓷的表面贴装MCF封装有膨胀系数不同于膨胀系数如果陶瓷材料,焊接的圆角部分可能会破裂经历了反复的极端温度变化很长时间.在这种情况下,建议情况事先要检查.
（2）通过自动安装进行冲击,当声表面滤波器在过程中被吸附或夹紧时自动安装或超过规定的冲击安装在电路板上时会出现值,特性会改变或恶化.
（3）板弯曲应力,将SAW滤波器焊接到印刷电路板上之后,弯曲电路板表面可能会导致焊接部分剥离或SAW滤波器封装因裂缝而破裂机械应力.
10.元素单体和a后避免超声波清洗印制板已安装SAW滤波器设备可制造范围

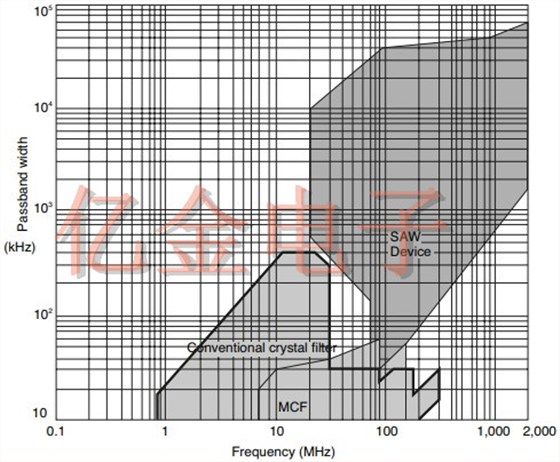

下图显示了SAW声表面滤波器的示意图范围设备可以制造.
可以制造SAW器件的范围
