NDK差分晶振,3225小体积差分晶振

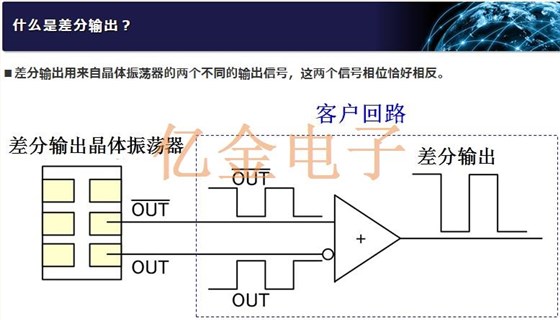

差分晶振随着科技的发展越来越被需要,是高端网络设备的首选.差分晶体振荡器是什么呢？差分晶振就是指具有差分输出的晶体振荡器,常见的有LVDS,HCSL,LV-PECL等输出.那么什么是差分输出呢？差分输出用来自晶体振荡器的两个不同的输出信号,这两个信号相位恰好相反.国内市场应用差分晶振常见的品牌有EPSON晶振,京瓷晶振,NDK晶振等. 下面是亿金电子所介绍的NDK差分晶振,包括输出电路图,差分晶体振荡器特点,差分晶振的应用以及输出水平和波形等.

001

以下为NDK差分晶振型号参数列表.

Model	Freq. Range	Output	Supply Voltage	Current Consumption	Phase Jitter (mA) (12kto20MHz) at 156.25MHz


NP3225SA	100 to 175MHz	LVPECL	+2.5V or +3.3V	Max. 60mA	Typ.90fs
NP3225SB	100 to 175MHz	LVDS	+2.5V or +3.3V	Max. 40mA	Typ.100fs
NP3225SC	100 to 175MHz	HCSL	+2.5V or +3.3V	Max. 50mA	Typ.85fs

NDK晶振自成立以来一直努力为用户提供优异的石英晶振产品,始终坚持更新技术,为用户提高产品应用价值,根据市场需求不断完善产品.所推出的3225系列差分晶振,具有三种输出,型号为NP3225SA晶振,NP3225SB晶振,NP3225SC晶振.

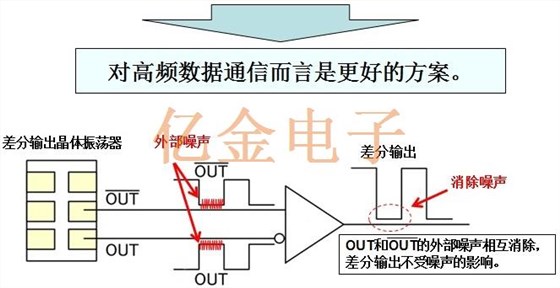

NDK差分晶振输出优势：对有线数据通信有更好的抗噪声干扰力.提供晶体振荡器的低振幅给客户的回路.(双振幅在客户的回路上是可用的）

002

差分晶振具有高精度,低噪音等优势特点,NDK研发的3225差分晶振,超小尺寸,厚度薄,频率偏差小,质量稳定,在产品中使用具有高性能,高稳定性,高可靠性等优势.

cfschl

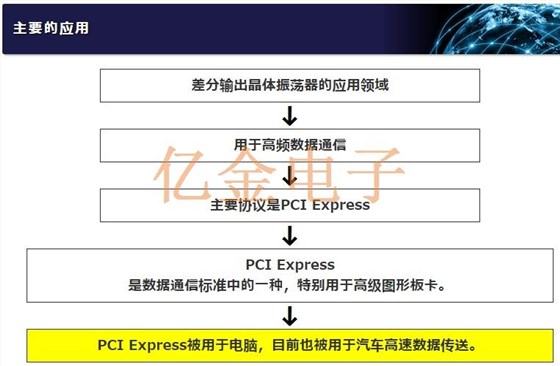

NDK差分晶振应用领域：差分输出晶体振荡器的应用领域,用于高频数据通信,主要协议是PCI Express.PCI Express是数据通信标准中的一种,特别用于高级图形板卡.PCI Express被用于电脑,目前也被用于汽车高速数据传送.

cfjzyy

003

	CMOS	LVPECL	LVDS	HCSL

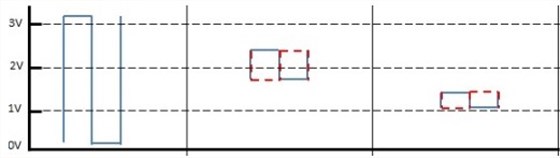

Output waveform
V_OH	0.9V_CC以上 (2.97V以上)	V_CC-1.025toV_CC-0.88 (2.275to2.42V)	1.6V以下	0.66to0.85V
V_OL	0.1V_CC以下 (0.33V以下)	V_CC-1.81toV_CC-1.62 (1.49to1.68V)	0.9V以上	-0.15to0.15V
Current Consumption	Typ.10.5mA (F₀=120MHz)	Typ.45.5mA (F₀=125MHz)	Typ.24.0mA (F₀=100MHz)	Typ.32.5mA (F₀=100MHz)
Test Circuit
Application		Base-station,SONET/SDH Ethernet Router,Tranceiver Opticalterminator	CCDCamera(Automotive), FPGA,Ethernet Sattelite-basedgroundcommunicationequipment	PC,GPS-Navigation(PCIe) Amusement(PCIe) Camera,Ethernet
