讲述对石英晶振晶体的结构以及符号和等效电路独特的见解

2018-03-14 09:38:08

石英晶体谐振器是利用石英晶体的压电效应制成的一种谐振器件,其基本结构为:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊根引线接到管脚上,再加上封装外壳就构成了石英晶体振荡器,简称为石英晶体或晶体、晶振。其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的。2.1是石英晶振结构图。图22是一种金属外壳封装的石英晶体结构示意图。

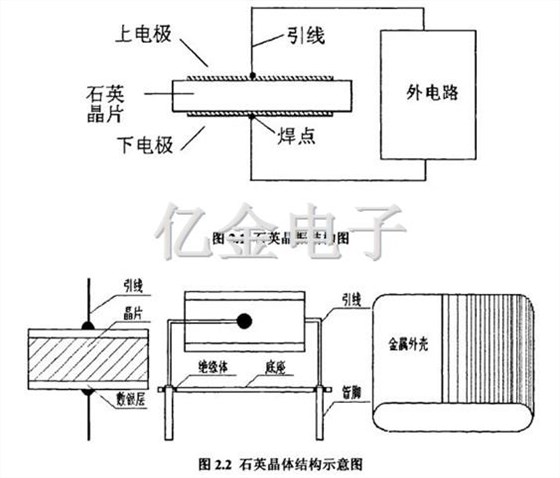

2.2石英晶体结构示意图

石英晶振晶体的压电效应

若在石英晶体的两个电极上加一电场,晶片就会产生机械变形。反之,若在晶振晶片的两侧施加机械压力,则在晶片相应的方向上将产生电场,这种物理现象称为压电效应。如果在晶片的两极上加交变电压,晶片就会产生机械振动,同时石英晶振晶片的机械振动又会产生交变电场。在一般情况下,晶振晶片机械振动的振幅和交变电场的振幅非常微小,但当外加交变电压的频率为某一特定值时,振幅明显加大,比其他频率下的振幅大得多,这种现象称为压电谐振,它与LC回路的谐振现象十分相似。它的谐振频率与晶片的切割方向、几何形状、尺寸等有关。

石英晶振晶体的符号和等效电路

石英晶体谐振器的符号和等效电路如图23所示。当晶体不振动时,可把它看成一个平板电容器称为静电电容C,它的大小与晶片的几何尺寸、电极面积有关,一般约几个pF到几十pF。当石英晶体谐振时,机械振动的惯性可用电感L来等效。一般L的值为几十mH到几百mH.晶振晶片的弹性可用电容C来等效,C的很小,一般只有0.0002~0.lpF

晶振晶片振动时因摩擦而造成的损耗用R来等效, 它的数值约为100g。由于晶片的等效电感很大,C很小,R也小,因此回路的品质因数Q很大,可达1000~10000。加上晶振晶片本身的谐振频率基本上只与晶片的切割方向、几何形状、尺寸有关,而且可以做得精确,因此利用石英晶体谐振器组成的谐振电路可获得很高的频率稳定度。

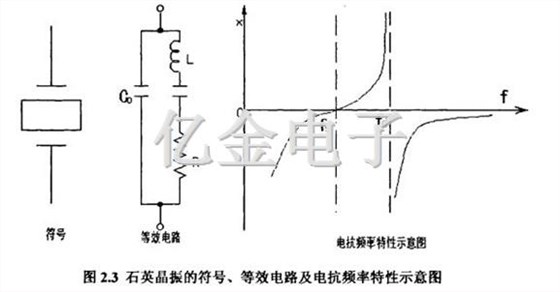

2.3石英晶振的符号等效电路及电抗频率示意图
