记号 |
SC-12S晶振规格 |
|
|
公称频率 |
f_nom |
32.768kHz |
|
频率容许偏差 |
f_tol |
±20x10-6 ※请联系我们以便获取其它可用偏差的相关信息 |
|
顶点温度 |
Ti |
+25±5ºC |
|
二级温度系数 |
B |
(−0.036±10%)x10-6/ºC2 |
|
负载容量 |
CL |
6.0pF,7.0pF,9.0pF,12.5pF ※请联系我们以便获取其它可用CL的相关信息 |
|
串联电阻 |
R1 |
90kΩ最大值 |
|
绝对最大激励等级 |
DL最大值 |
0.3μW最大值 |
|
推荐激励等级 |
DL |
0.1μW典型值 |
|
并联电容 |
C0 |
1.4pF典型值 |
|
频率老化程度 |
f_age |
±5x10-6/Year |
|
工作温度范围 |
T_use |
−40ºCto+85ºC |
|
保存温度范围 |
T_stg |
−55ºCto+125ºC |

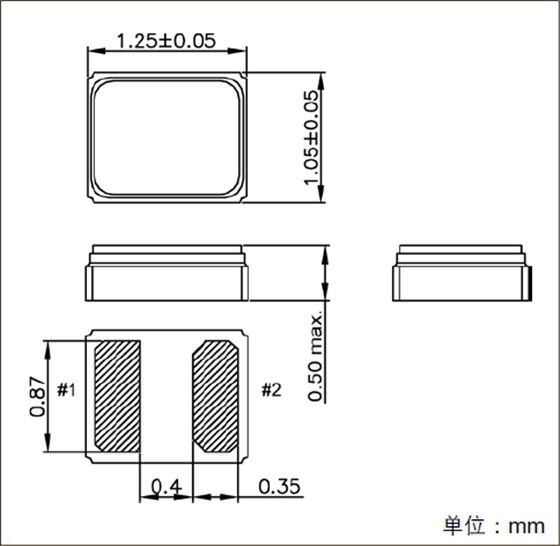

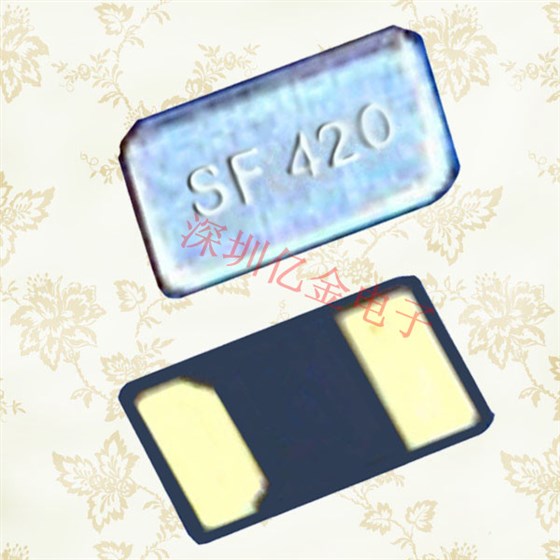

精工推出的32.768K晶振系列,包括SC-20S晶振,SSP-T7-F晶振,SC-32S晶振等都成为了市场的热销型号,此款厚度为0.5mm的超薄型贴片晶振同样一经推出成为业内关注的焦点.内置了高信赖性、经过光刻技术加工的石英晶振,精工晶体适用于高密度安装的SMD型产品,符合国际无铅无害标准,具有优良的耐冲击性,耐热性,可过高温-40℃～+85℃范围.最适用于智能手机,可穿戴设备,各种微机预备时钟以及各种模块等.
亿金技术知识拓展
为了使石英晶振在振荡电路中可以稳定地发生振荡,电路的负性电阻与晶振的等效串联电阻相比,必须具有充分大的容量(振荡宽限要大).建议将振荡宽限设置为晶振的等效串联电阻的5倍以上.
音叉型石英晶振的频率温度特性,显示了以+25℃为顶点的负向2次方程曲线.温度范围越宽,则频率的变化量也越大,因此,需要考虑一下所使用环境的温度范围和必要的精度.
[频率温度特性的近似公式] ：f_tem=B(T-Ti)2 ，B:二次温度系数，T:任意的温度，Ti:顶点温度
