精工晶振作为日本四大品牌之一,始终坚持不断研发创新,为世界各地更多产品应用提供更多优异的石英晶振,32.768K晶体.一直以来SEIKO晶振都是以32.768KHZ音叉晶体为主,随着市场发展,为了更好的满足用户需求,不断研发创造,先后推出超小型1210贴片晶振以及有源32.768K晶振SH-32S晶振,包括最新推出的精工SC-20T晶振32.768KHZ四脚贴片系列.

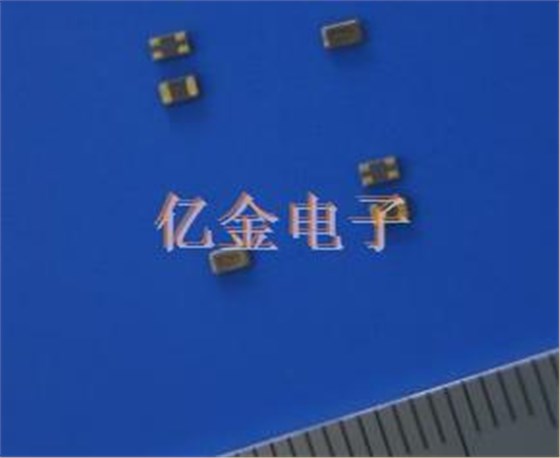

精工所生产的32.768K晶振为世界各地用户指定品牌,小到儿童玩具,大到机械设备均选用精工32.768K晶振.精工SC-20T晶振是采用两脚和四脚封装的小型,薄型SMD晶振,厚度为0.35mm,金属封装具有较强的抗振性,耐腐蚀性特点.SC-20T晶振内置光刻技术加工的石英晶体,高精度,低功耗,使用可靠性高.
|
记号 |
SC-20T晶振 |
||
|
2終端 |
4終端 |
||
|
公称频率 |
f_nom |
32.768kHz |
|
|
频率容许偏差 |
f_tol |
±20x10-6 ※请联系我们以便获取其它可用偏差的相关信息 |
|
|
顶点温度 |
Ti |
+25±5ºC |
|
|
二级温度系数 |
B |
(−0.033±10%)x10-6/ºC2 |
|
|
负载容量 |
CL |
6.0pF,7.0pF,9.0pF,12.5pF ※请联系我们以便获取其它可用CL的相关信息 |
|
|
串联电阻 |
R1 |
75kΩ最大值 |
|
|
绝对最大激励等级 |
DL最大值 |
1.0μW最大值 |
|
|
推荐激励等级 |
DL |
0.1μW典型值 |
|
|
并联电容 |
C0 |
1.0pF典型值 |
0.8pF典型值 |
|
频率老化程度 |
f_age |
±3x10-6/Year |
|
|
工作温度范围 |
T_use |
−40ºCto+85ºC |
|
|
保存温度范围 |
T_stg |
−55ºCto+125ºC |
|

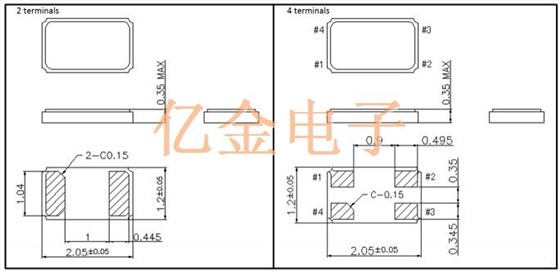

SC-20T晶振超薄小的体积2.0x1.2x3.5mm,保留两脚封装同时提供4脚焊接选择,为客户提供了更多选择.SC-20T四脚贴片晶振精度偏差小在±20PPM范围,负载电容提供6PF,7PF,9PF,12.5PF,其他可用负载电容也可联系亿金电子获取.SC-20T晶振电阻控制在75最大值,工作温度-40℃~85℃,储存温度-55℃~125℃,满足工业级,汽车级要求,耐高温,耐恶劣环境.
精工32.768K贴片晶振适用于高密度安装的SMD型产品,符合欧盟ROHS环保标准.多年来精工晶振一直不断努力创新,为32.768K音叉晶体生产技术的领导者.亿金电子代理精工晶体,提供精工有源振荡器SH-32S晶振,晶体谐振器系列包括1610,2012,3215,4115,7015,8038等多种封装尺寸选择.亿金电子不仅免费提供样品同时可免费提供精工原厂编码以及技术支持,欢迎广大用户咨询选购0755-27876565.
