集成电路系统的平衡和低阻抗晶振的使用

随着专用集成电路的普及,其性能和速度也有了更高的限制,同时驱动多个设备变得更加困难,这是高性能系统目前的局限,所以我们需要一个强大的时钟晶振源来增强使用空间.但是由于快速边沿速率,系统中部署的较高频率导致长PCB迹线表现得像传输线.维护平衡系统需要适当的终止技术来实现应用程序中的跟踪路由.

通常，大多数时钟晶振具有低阻抗输出。当这些器件用于驱动具有大阻抗的负载时，存在阻抗不匹配。根据应用条件，此阻抗不匹配会导致负载产生电压反射，从而在时钟波形，振铃以及过冲和下冲中产生步进。这可能通过降低负载处的时钟信号，错误的数据时钟和产生更高的系统噪声而导致系统性能不佳。

为了减少电压反射，需要正确终止信号迹线。适当终止的设计考虑因素可归纳为两个陈述：

1.将负载阻抗匹配到线路阻抗

2.将源阻抗与线路阻抗进行匹配

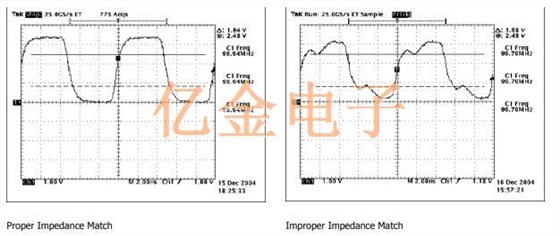

对于大多数设计，第一种说法是首选方法，因为它消除了返回时钟源的反射。这样可以减少噪音，电磁干扰（EMI）和射频干扰（RFI）。下图显示了阻抗不匹配对较高频率时钟源的影响。

如上所述，为了减少电压反射，必须正确地终止迹线。传输线的四种基本端接技术是串联，并联，戴维南和AC。串联终端消除了时钟源的反射，四脚有源石英晶振有助于保持信号质量。这最适合驱动少量负载的TTL器件，因为时钟输出阻抗小于传输线特性阻抗。图1显示了一系列终端。电阻尽可能靠近时钟源放置。R的典型设计值为10Ω至75Ω。

R的值可以大于阻抗差，以便产生稍微过阻尼的状态并且仍然消除来自时钟源的反射。

系列终端的主要优点是：

1.简单，只需要一个电阻器

2.功耗低

3.驱动高容性负载时产生电流限制;这还可以通过减少接地反弹来改善抖动性能。

系列终止的主要缺点是：

1.增加负载信号的上升和下降时间;在某些高速应用中，这可能是不可接受的

2.无法驱动多个负载

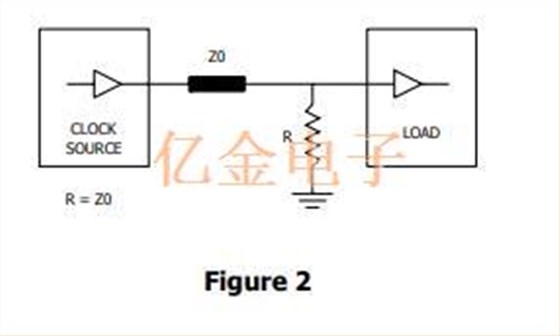

接下来的两种终端技术可提供更清晰的时钟信号，并消除负载端的反射。这些终端应尽可能靠近负载放置。图2描绘了并行终端。并联终端消耗的功率最大，不建议用于低功率应用。高精度贴片晶振也可能改变占空比，因为下降沿将比上升沿更快。它比串联终端具有一个优点，即上升和下降时间的延迟大约是一半。

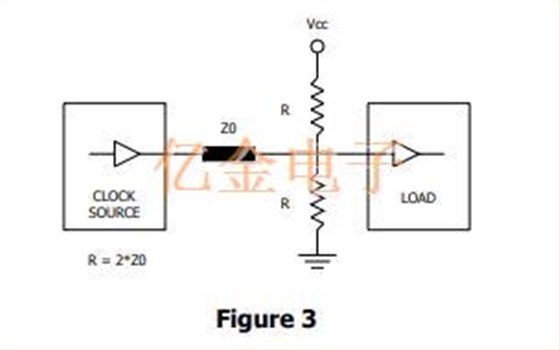

如图3所示，戴维南终端将比并联终端消耗更少的功率，并且通常用于PECL应用的50Ω线路匹配至关重要。R的总值等于传输线的特征阻抗。如果需要过阻尼条件，则R的总值可略小于特征阻抗。戴维南终端的主要缺点是每条线路需要两个电阻器，并且在终端附近需要两个有源晶振。不建议将此端接用于TTL或CMOS电路。

时钟晶振作为抵抗组输出的选择,维护系统平衡是主要任务之一,提供更清晰的时钟信号正是需要解决的问题,生成可靠的应用程序可以最大限度的降低时钟信号的条件,来保持系统性能的稳定
