高性能进口振荡器配合天玑820完美压制骁龙765
自新冠疫情在美国爆发以来,美国本土居民及政府不积极进行疫情防控,而是在对我国进行抹黑,简直无耻至极;至此,国内也掀起了一场浩大的抵制”美品”的风潮,但这一次和当年因钓鱼岛事件引发的抵制”日货”不一样,我们不打不砸,我们用事实说话;近日,爆出联发科旗下以高性能进口晶振为时钟源的天玑820跑分完美压制骁龙765,并且如今多数国产手机上也使用的是天玑系列处理器,联发科从此彻底翻盘.
高通是一家成名已久的手机芯片处理器制造商,在该领域具备非常重要的话语权,甚至是垄断性的地位,在这之前,许多手机厂商使用的都是高通出产的处理器,近年来,联发科这个以前被绑在山寨手机’耻辱柱’上的国产芯片厂商似乎开始决心要抹去’山寨’这个印记,所以相继推出多个天玑系列产品.
联发科天玑820于几年5月发行,作为天玑1000+的后继者,天玑820的发布让业界对联发科争夺5G手机处理器市场的胜算又增肌了几分期待,比高通旗下一款低调但相当有实力的骁龙765性能高出数筹.
从制造工艺来看,作为芯片制造最底层的技术,制造工艺最能体现硬件底蕴的指标.按照摩尔定律,随着时间的推移,单位面积内的半导体数目必然会持续走高,而先人一步做到更小的尺寸,就是各家公司硬件部门的重要目标.天玑820和骁龙765都是在7nm尺寸下进行铺设的.
从核心架构来看,对于手机芯片来说,内核肯定是越先进越好,反映到参数上,肯定是型号越先进、频率越高越好.但是考虑到散热、成本等诸多因素,并不能单纯地将最先进、最高频率的核心简单地堆叠到一起,因此,能够实现的核心架构越好,就证明着整体越平衡;当然,石英晶振的选型也非常重要,它是芯片性能发挥程度的决定性因素.

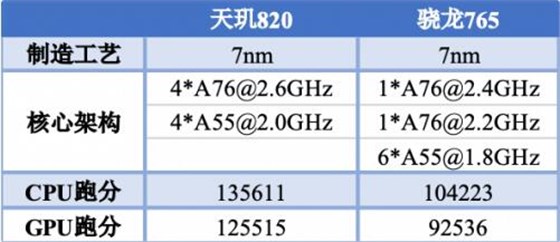

天玑820采用的是”4+4”架构,前四个核心采用的均是2.6GHz的A76核心,而后四个则是2.0GHz的A55核心,这在业内并不常见,业内多数是”三段式”阶梯架构,以骁龙765为例,1个2.4GHz的A76超大核,1个2.2GHz的A76大核,以及6个1.8GHz的A55核心,这样的核心架构是比较常见的.通过参数的比较我们可以看到,同样是A76与A55架构,天玑820的频率更高,A76的数量也较多,至于更确切的比较,还要看下面的跑分测试.
CPU方面,天玑820拿到了超过十三万分,而骁龙765仅有十万余分;GPU方面,天玑820获得了十二万五千分,而骁龙765则不足十万分.可以说,从第三方平台的测试结果看,天玑820的性能确实比骁龙765要高出不少.
如今像小米,VIVO等大型国产手机厂商的部分产品也是选用的天玑系列产品,当然,华为的一些中端,地段机上也会使用了联发科天玑系列产品;如今的联发科可不是以前那个任人拿捏的联发科,随着天玑1000Plus及天玑820的发行也彻底翻身.但是为什么要说天玑820在高性能进口Oscillator的配合下完美压制骁龙765呢?
因为芯片的性能评估除了从以上所说的制造工艺,核心架构等方面为标准之外,其性能的发挥程度也是决定性因素,而芯片想要实现高速,精准的数据处理能力,那么就必须要注意的时钟信号的驱动功率以及稳定性了,驱动功率越大,稳定性越好,芯片的数据运算及处理速度越快,同时也更精准;天玑820就是以高性能进口有源晶振为时钟源,与其协作,实现对骁龙765的完美压制.
