GEDcrystal生产全步骤解析图

美国GEDcrystal公司是一家专注于研发制造大批量,高质量的标准和特殊定制电子器件制造商,包括合成器,OCXO振荡器,VCXO晶振,TCXO晶振,VCTCXO压控温补晶振,DRO,频率转换器,时钟晶体振荡器,石英晶振,带通/低通滤波器和便携式信号发生器等.GEDcrystal提供低功耗,高精度,宽温,高性能,低老化的产品以及完善的服务体系,美国GED晶振的经营理念是超越客户的期望.下面给大家介绍的是GEDcrystal生产全步骤解析图.

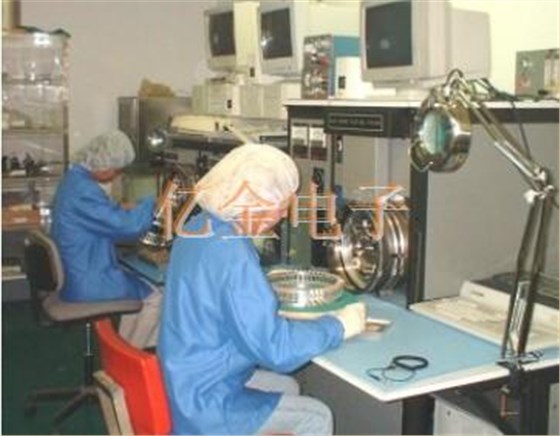

晶片打磨

使用自动搭接控制器和高级研磨化合物将水晶坯料研磨至精确厚度.

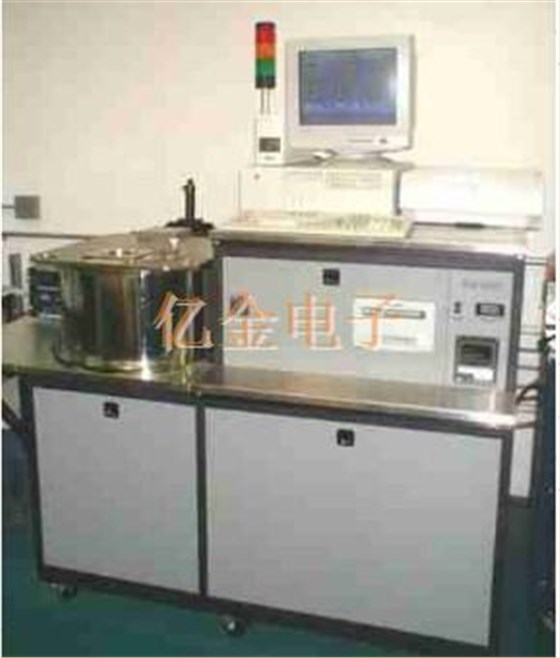

真空金属沉积

底部电镀采用最先进的S＆A 5600蒸发器,采用低温高真空系统,可实现超洁净和非常稳定的金属沉积.

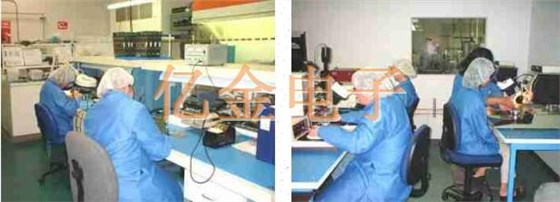

混合振荡器电路组件区域

包含半导体芯片,晶体管和二极管,电容器和电感器的陶瓷基板在内部组装.IC和基板上的互连采用GED引线键合功能-通过A l楔形键合或A u球键合.

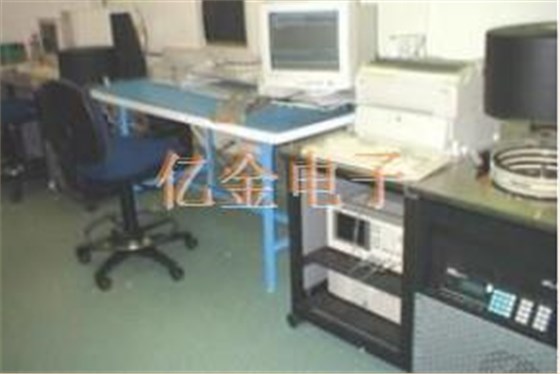

最终频率调整

使用S＆A 5400S和S＆A 5250系统进行最终频率调整.允许自动最终将【石英贴片晶振】调整到1ppm以内.

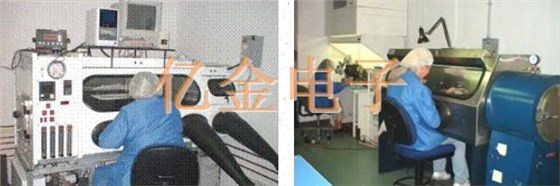

密封

密封能力包括电阻凸焊,冷焊和焊缝.GED晶振密封完成.在超纯干燥的氮气氛中,达到或超过MIL规范的密封性.GED晶振有密封性,使用阴离子泵在氮气或真空中的能力,以确保绝对没有油分子的迁移进入密封的气氛.

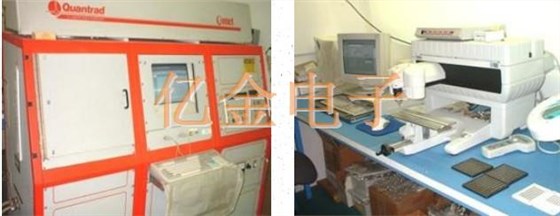

温度测试

GED设备可以测试晶体和【有源晶振】,晶体振荡器.极端温度从-55°C到125°C,它可以执行所有频率和电阻测量,从商业规格到军用规格的温度.

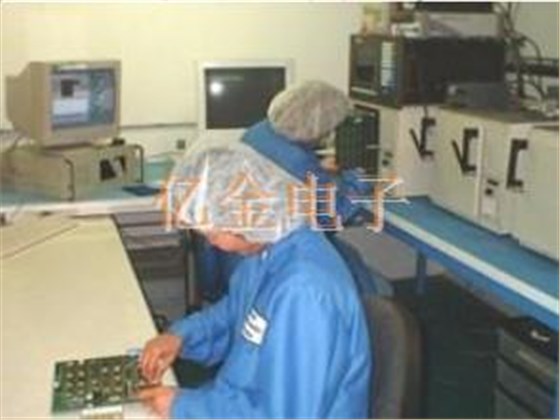

TCXO校准区域

独特的“一体化”【 TCXO晶振】测试和校准系统由GEDCrystal公司开发.该系统缩短了交付周期并提高了晶振晶体生产率.

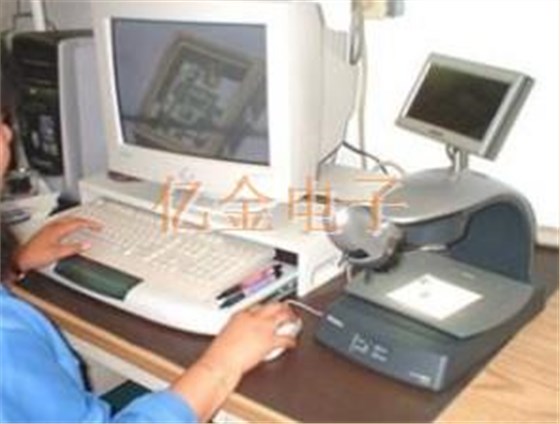

打标

零件使用计算机标记,带金刚石笔尖或激光打标的雕刻机.将不同频率的GED晶振进行标记,印上相对应的频率以及GED晶振的标记.

最终测试和质量控制

GED晶振对所有参数执行100％测试和检查,所有的石英贴片晶振和晶体振荡器等.
