爱普生晶振是日本知名晶体制造商,在国内拥有极高口碑,为广大工厂企业指定晶振品牌.爱普生晶振拥有独特的生产技术,为世界各地广大用户提供高品质,高性能石英晶振,贴片晶振,石英晶体振荡器等产品.亿金电子是国内有名的进口晶振代理商,一直以来代理EPSON晶振,提供质优价廉的产品,价格优势,交期快.下面给大家所介绍的是EPSON可编程晶体振荡器SG-9101CGA晶振系列
爱普生SG-9101CGA晶振,是一款可编程晶体振荡器,何为可编程晶振？可编程晶振就是可以满足任何频点的晶体振荡器,经过频率发生器的放大或缩小后实现各种不同的总线频率.
项目
符号
爱普生SC-9101CGA规格说明
条件
电源电压
VCC
1.80 V Typ.
2.50 V Typ.
3.30 V Typ.
1.62 to 1.98V
1.98 to 2.20V
2.20 to 2.80V
2.70 to 3.63 V
输出频率范围
f0
0.67 MHz to 170 MHz
储存温度
T_stg
-40°C to +125°C
裸存
工作温度
T_use
-40°C to +105°C
频率稳定度 *1
f_tol
±100 x 10-6
1秒的选通时间的平均频率
功耗
ICC
3.5mA Max.
3.6mA Max.
3.7mA Max.
3.8mA Max.
T_use= +125°C
无负载条件
3.4mA Max.
3.5mA Max.
3.6mA Max.
3.7mA Max.
T_use= +105°C
2.9mA Typ.
3.0mA Typ.
3.2mA Typ.
T_use= +25°C
5.8mA Max.
6.1mA Max.
7.0mA Max.
8.4mA Max.
T_use= +125°C
无负载条件
5.7mA Max.
6.0mA Max.
6.9mA Max.
8.3mA Max.
T_use= +105°C
4.9mA Typ.
5.9mA Typ.
7.0mA Typ.
T_use= +25°C
输出禁用电流
I_dis
3.5mA Max.
3.5mA Max.
3.6mA Max.
3.8mA Max.
T_use= +125°C
OE=GND , f0= 170 MHz
3.4mA Max.
3.4mA Max.
3.5mA Max.
3.7mA Max.
T_use= +105°C
待机电流
I_std
2.3μA Max.
2.5μA Max.
3.0μA Max.
4.2μA Max.
T_use= +125°C
ST = GND
0.9μA Max.
1.0μA Max.
1.5μA Max.
2.5μA Max.
T_use= +105°C
0.3μA Typ.
0.4μA Typ.
0.5μA Typ.
1.1μA Typ.
T_use= +25°C
占空比
SYM
45% to 55%
50% VCC级
输出电压
VOH
90% VCCMin.
IOH/IOLConditions [mA]
tr / tf
Vcc
A
B
C
D
默认
IOH
-2.5
-3.5
-4.0
-5.0
IOL
2.5
3.5
4.0
5.0
默认
IOH
-1.5
-2.0
-2.5
-3.0
VOL
10% VCCMax.
IOL
1.5
2.0
2.5
3.0
缓慢
IOH
-1.0
-1.5
-2.0
-2.5
IOL
1.0
1.5
2.0
2.5
A: 1.62 to 1.98 V , B: 1.98 to 2.20 V
输出负载条件
L_CMOS
15pF Max.
输入电压
VIH
70% VCCMin.
OE orST
VIL
30% VCCMax.
上升/下降时间
默认
tr / tf
3.0 ns Max.
f0> 40MHz
20% VCCto 80% VCC
6.0 ns Max.
f0≦ 40MHz
快速
3.0 ns Max.
f0=0.67to170MHz
缓慢
10.0 ns Max.
f0=0.67to20MHz
禁用时间
t_stp
1 μs Max.
从OE和ST引脚越过30％的Vcc时测量
启用时间
t_sta
1 μs Max.
从OE引脚越过70％的Vcc时测量
恢复时间
t_res
3 ms Max.
从ST引脚跨越70％Vcc时测量
振荡器启动时间
t_str
3 ms Max.
从Vcc达到其额定的最小值，1.62 V随时间测量
f0= 20 MHz
f0= 170 MHz
(DC特性)
(f0>40MHz)
快速
(f0≦40MHz)
C: 2.20 to 2.80 V , D: 2.70 to 3.63 V
L_CMOS=15pF

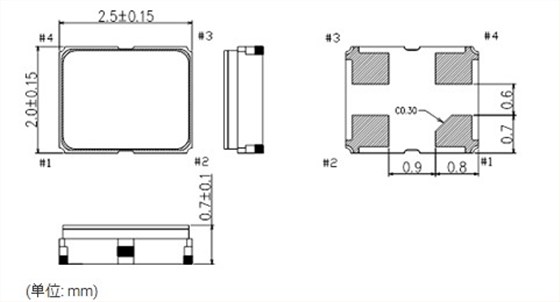

SG-9101CGA晶振采用2.5x2.0mm封装,利用PLL技术生产,此款振荡器的频率范围从0.67M~170MHZ任一频点可选,爱普生SG-9101CGA晶振具有高精度1PPM,电源电压提供1.62V~3.63V范围.具有高精度,低损耗,高品质,低电源电压等特点,并且符合AEC-Q100国际标准.
EPSON可编程晶体振荡器采用全自动化半导体工艺（芯片级）,无气密性问题,永不停振.,-40℃~105℃高温范围.可支持0.67MHZ~170MHZ任一频点,爱普生晶振可编程系列国际标准QFN封装：7050、5032、3225、2520晶振等.被广泛应用于钟表、数码产品、车载数码、手机、对讲机、数码相机、MID平板电脑,光电技术等通讯设备及各种频率控制设备.
