水晶切割和它的种类
切削方向,振动模式和频率范围之间的关系

切割方向	振动形式		频率范围（kHz）	容量比（C0 / C1）

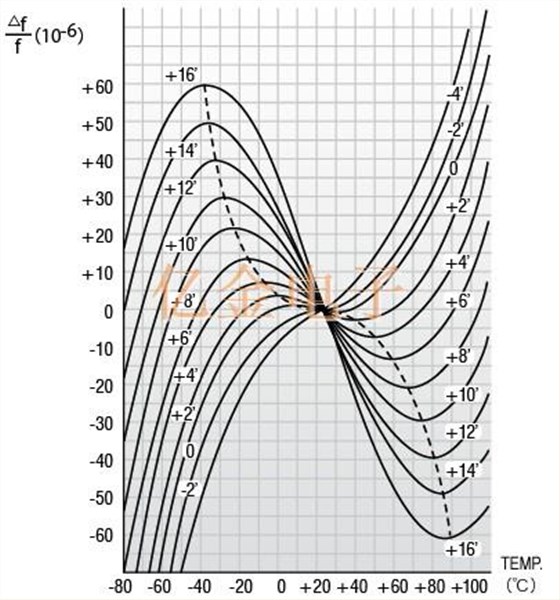

AT	厚度滑动振动基波		800至5,000 2,000至80,000	450~300 220
	第三个泛音		20,000至90,000	n2x 250 n：泛音顺序
	第五次泛音		40,000~150,000
	第7次泛音		70,000~210,000
BT	厚度滑动振动基波	厚度滑动振动基波	3,000到30,000	650

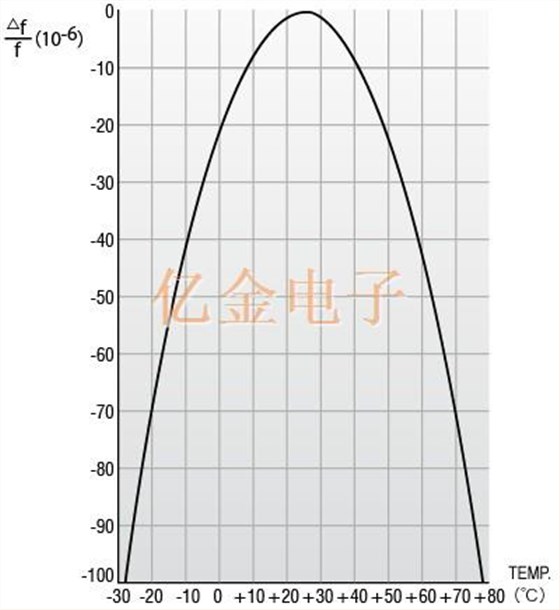

XY	弯曲振动（音叉）		16至150	425至800
XY	纵向振动		600至3,000	400
DT	轮廓滑动振动		100至500	400
CT			150至850	350
SL			180~700	400

石英晶体振荡器的等效电路

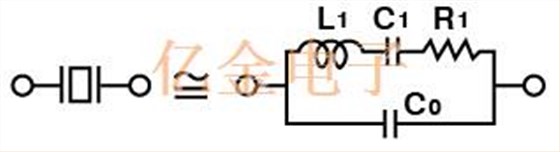

晶体单元可以由电感,电容和电阻的串联电路表示,以及电气等效电路,其中电容与其并联连接,如下图所示,靠近其主谐振频率.
这里,C0是在端子之间添加杂散电容的电极之间的电容,并且通常被称为并联电容.
L1和C1是作为机电振动系统的石英晶体振荡器的等效常数,并且由切割类型,切割角度,石英片的外部尺寸,电极结构等确定,它可以制造.
R1表示振动损失,这取决于诸如换能器处理方法,存储方法和几何形状的条件.
L1称为等效串联电感,C1称为等效串联电容,R1称为等效串联电阻.
