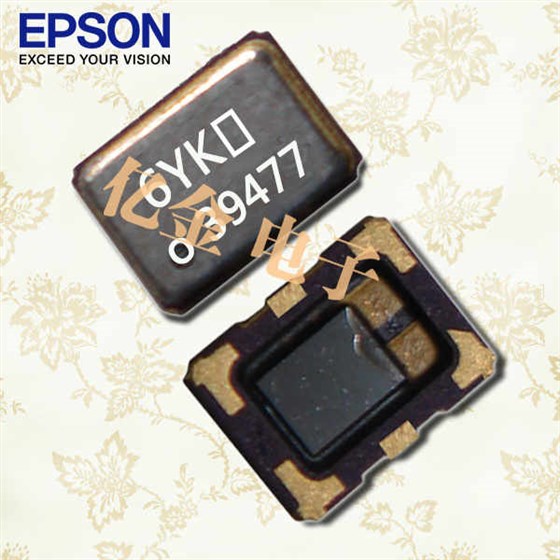

爱普生新型高精度TG2520SMN温补晶振

项目

符号

TG2520SMN晶振规格说明

条件

VC-TCXO

TCXO

输出频率范围

f₀

10MHzto55MHz

请与我们联系非标准频率

19.2MHz,26MHz,38.4MHz

标准频率

电源电压

V_CC

1.8V±0.1V/2.8V±5%/3.0V±5%/3.3V±5%

电源电压范围:1.7Vto3.63V

储存温度范围

T_stg

-40°Cto+90°C

裸存

工作温度范围

T_use

G:-40°Cto+85°C

工作温度范围

f_tol

±1.5×10^-6Max.

在回流焊后,+25°C

频率温度特征

f₀-T_C

C:±0.5×10^-6Max./G:-40°Cto+85°C
F:±2.0×10^-6Max./G:-40°Cto+85°C

频率负载变动特征

f₀-Load

±0.1×10^-6Max.

10kΩ//10pF±10%

频率电源电压特征

f₀-V_CC

±0.1×10^-6Max.

V_CC±5%

频率老化

f_age

±0.5×10^-6Max.

+25°C,第一年,
10MHz
12MHz≦f₀≦20MHz
24MHz≦f₀≦40MHz

±1.5×10^-6Max.

+25°C,第一年,
10MHz₀<12MHz
20MHz₀<24MHz
40MHz₀≦55MHz

功耗

I_CC

1.5mAMax.

10MHz≦f₀≦26MHz

1.8mAMax.

26MHz₀≦40MHz

2.0mAMax.

40MHz₀≦50MHz

2.1mAMax.

50MHz₀≦55MHz

输入电阻

Rin

500kΩMin.

-

V_C-GND(DC)

频率控制范围

f_cont

±8.0×10^-6to±12.0×10^-6

-

B:V_C=0.9V±0.6V(V_CC=1.8V)
C:V_C=1.4V±1.0V(V_CC=2.8V)
D:V_C=1.5V±1.0V(V_CC=3.0V)
E:V_C=1.65V±1.0V(V_CC=3.3V)

频率变化极

-

正极

-

占空比

SYM

45%to55%

GND极(DC切割)

出力電圧

V_PP

0.8VMin.

峰-峰值

振荡启动时间

t_str

1.0msMax.

在90%VCC时，所需时间为0秒

出力負荷条件

Load_R

10kΩ

DC切割电容=0.01µF

Load_C

10pF
