爱普生是业内拥有超高人气的日产晶振品牌,不仅在日本而且在国际上也同样赫赫有名.爱普生晶振成立于1942年,一直以来为研发生产更高精密,高性能晶振产品不断努力.多年来积累了丰富的专业知识,以独特的生产技术为世界不同领域提供质优价廉的石英晶振,贴片晶振,石英晶体振荡器,压电水晶振荡子等.
随着无线网络,智能家电,4G,5G网络,自动驾驶汽车等高科技的发展,对于石英晶体振荡器的使用性能也要求越来越高.比如现在我们所依赖的网络,单从速度上就不能满足我们的需求了,而高精度SG3225EAN差分晶振就是为千兆光纤通信而生,为了我们更好的使用高速网络,为满足网络设备对高标准参考时钟的需求.
项目
符号
规格说明
条件
LV-PECL
LVDS
SG3225EAN
SG3225VAN
输出频率范围
f0
73.5 MHz to 700 MHz
请联系我们以便获取其它可用频率的相关信息。
电源电压
VCC
K : 2.5 V to 3.3 V
VCC= ±10 %
储存温度范围
T_stg
-40 °C to +125 °C
存储为单一产品
工作温度范围
T_use
B : -20 °C to +70 °C
频率稳定度
f_tol
C : ±20 × 10-6
功耗
ICC
65 mA Max.
30 mA Max.
OE = VCC
输出禁用电流
I_dis
20 mA Max.
OE = GND
占空比
SYM
45 % to 55 %
在输出交叉点
输出电压
VOH
VCC- 1.0 V to VCC- 0.8 V
-
DC 特征
VOL
VCC- 1.78 V to VCC-1.62 V
-
输出电压
VOD
-
250 mV to 450 mV
VOD1, VOD2
DC 特征
dVOD
-
50 mV Max.
dVOD= | VOD1- VOD2|
VOS
-
1.15 V to 1.35 V
VOS1, VOS2
dVOS
-
150 mV Max.
dVOS= | VOS1- VOS2|
输出负载条件
L_ECL
50 Ω
-
终止于 VCC- 2.0 V
L_LVDS
-
100 Ω
连接到 OUT 与OUT之间
输入电压
VIH
70 % VCCMin.
OE 终端
VIL
30 % VCCMax.
上升/下降时间
tr/tf
350 ps Max.
-
20 % ~ 80 % of ( VOH- VOL).
-
300 ps Max.
20 % ~ 80 %微分输出 峰-峰值
振荡启动时间
t_str
3 ms Max.
在电源电压最低时,所需时间为 0 秒
相位抖动
tPJ
0.6 ps Max. *1
抵消频率 : 12 kHz ~ 20 MHz
频率老化
f_aging
±5 × 10-6/ year Max.
+25 °C , 第一年
SG5032EAN
SG7050EAN
SG5032VAN
SG7050VAN
G : -40 °C to +85 °C
E : ±30 × 10-6
J : ±50 × 10-6
L_ECL = 50 Ω or L_LVDS = 100 Ω
f0= 700 MHz
(LV-PECL)
(LVDS)
(ECL) / (LVDS)
VCC=2.5V or 3.3V,
爱普生SG3225EAN差分晶振通过使用PLL技术和AT晶体单元来实现宽频率范围,为用户提供73.5MHZ~700MHZ高频,可选任一频点.具有低电流,低电源电压可达到低值1V,这对于普通贴片晶振而言是做不到的,此款差分晶振的工作电压范围在2.5V-3.3V.差分晶振具有LVDS,HCSL和LV-PECL三态输出功能,爱普生SG3225EAN差分晶振就是具有LV-PECL输出功能的一款差分石英晶体振荡器.

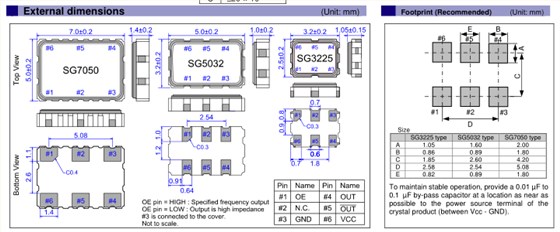

SG3225EAN晶振采用3.2x2.5x1.05mm封装,具有6个脚位,耐高温储存温度可达-40℃~+125℃范围,工作温度范围-40℃~85℃.低老化的特点±5x10-6/year Max.差分晶振在产品中使用具有高可靠性.差分晶振的精度值(PPM)可精确到±10PM,±20PM,±30PM,±50PM等.
差分石英晶振能够轻易的识别微小信号,起振时间仅需0秒,在产品中使用能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.EPSON差分晶振随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ,相位抖动能从0.3ps Max-1ps Max,差分晶振具有低抖动,低相位噪声,低电压,低功耗等特点.爱普生高精度SG3225EAN差分晶振满足网络设备对高标准参考时钟的需求,被广泛用于千兆网络,无线通信,光纤通信,高速光纤收发器,以太网等网络设备中.
