Vectron维管晶振为全球航天工业提供服务的OEM提供服务

Vectron维管晶振为全球航天工业提供服务的OEM提供服务,MIL-PRF-55310,工作范围为-55°C至+125°C,频率容差,+23°C时的初始精度最大为±15ppm,频率-温度稳定性在+23°C参考时最大为±50ppm,频率电压容差最大为±4ppm.

该规范定义了Vectron生产的高可靠性混合时钟振荡器的设计、组装和功能评估。交付给本规范的设备代表开发的标准化零件、材料和工艺(PMP)程序，

为高级应用程序和扩展环境实施和认证。

1.2应用概述。这些产品所代表的设计主要是为MIL-Aerospace社区开发的。嵌入在OS-68338中的较小的设计谱系和筛选选项通过为定制硬件提供军事或加固COTS环境所需的机械、组装和可靠性保证措施，弥合了太空和COTS硬件之间的差距。

2.适用文件

2.1规范和标准。在此处指定的范围内，以下规范和标准构成本文档的一部分。除非另有说明，否则在报价日期当前生效的问题将是产品基准。如果此处引用的任何参考文献的文本之间存在冲突，则应以本文档的文本为准。

军队

MIL-PRF-55310振荡器，晶体控制，通用规范

MIL-PRF-38534混合微电路，通用规范

标准

MIL-STD-202测试方法标准，电子和电气元件

MIL-STD-883微电子测试方法和程序

其他

DOC007131测试规范，OS-68338Hybrids，Hi-Rel标准

QSP-90100质量体系手册，VectronDOC011627标识通用文档、材料和流程，Hi-RelXO

DOC203982DPA规范

QSP-91502静电放电预防措施程序

DOC208191空间级混合振荡器的增强型元件评估

3.一般要求

3.1分类。交付给此规范的所有设备均采用符合混合技术

符合MIL-PRF-55310的1类2类。最初作为S类等效规范开发，其中嵌入了选项以生产B类、工程模型和坚固耐用的COTS设备。根据MIL-PRF-38534，设备具有2类ESDS分类。

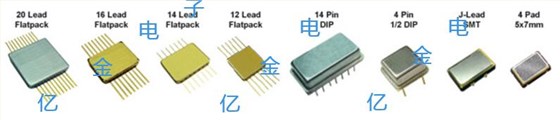

3.2物品识别。外部封装选择是金属扁平封装、DIP和陶瓷晶振，具有TTL或ACMOS逻辑输出。“唯一型号系列”用于识别列出的器件封装配置和输出逻辑。

3.3绝对最大额定值。

A.电源电压范围(VCC)：-0.5Vdc至+7.0Vdc

B.存储温度范围(TSTG)：-65°C至+125°C

C.结温(TJ)：+175°C

D.引线温度（焊接，10秒）：+300°C

E.输出拉电流/灌电流：±70mA

3.4设计、零件、材料和工艺、装配、检验和测试。

3.4.1设计。为这些设备实施的加固设计已在极端环境下的军事和太空应用中得到验证。所有设计（5x7mm除外）都使用4点晶体安装座。所有设计（5x7mm和7x9mm除外）都使用已建立的可靠性(MIL-ER)组件。5x7mm型号采用3点水晶底座。当指定时，可以包括高达100krad(Si)（RHA级别R）的耐辐射有源器件，而不会改变器件的内部形貌。

3.4.1.1设计和配置稳定性。除非通过重新选择无源芯片元件值以抵消元件公差来进行更改以提高性能，否则未经采购活动的书面批准，在该项目首次交付产品后，不会对设计或组装或零件、材料和工艺进行根本性更改。

应用概述。这些进口晶振产品所代表的设计主要是为MIL-Aerospace社区开发的。DOC203810中嵌入的较小的设计谱系和筛选选项通过为定制硬件提供军事或加固COTS环境所需的机械、组装和可靠性保证措施，弥合了太空和COTS硬件之间的差距。

MIL-PRF-55310振荡器，晶体控制，通用规范

MIL-PRF-38534混合微电路，通用规范

DOC204268测试规范，混合时钟，Hi-Rel标准，LVPECL输出

QSP-90100质量体系手册，Vectron

DOC011627识别通用文档、材料和流程，Hi-RelXO

DOC203982DPA规范

DOC208191空间级混合振荡器的增强型元件评估

培养的石英晶体谐振器用于为设备提供选定的频率。PremiumQ扫频石英的可选使用，由于其处理去除杂质，可以指定在辐射环境中操作时最大限度地减少频率漂移。

输入功率。器件设计用于标准+3.3伏直流操作，±10%。在最大额定工作电压下测量无负载电流。

温度范围。工作范围为-55°C至+125°C。频率容差。+23°C时的初始精度最大为±15ppm。频率-温度稳定性在+23°C参考时最大为±50ppm。频率电压容差最大为±4ppm。

频率老化。老化限制，当按照MIL-PRF-55310B组检查进行测试时，前30天不得超过±1.5ppm，第1年不得超过±5ppm，此后每年不得超过±2ppm
