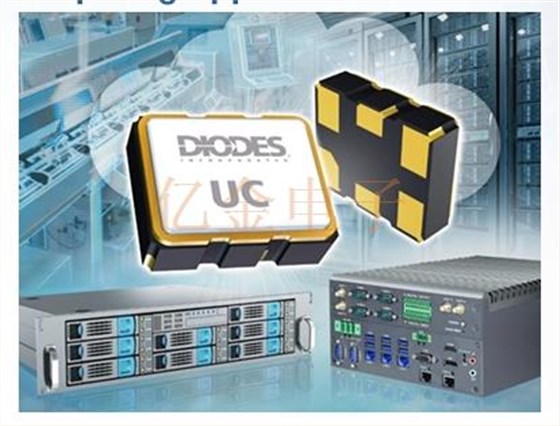

UC XO 系列是经过优化的石英晶体振荡器系列，可节省电路板空间。该系列由高性能 LP-HCSL 晶体振荡器组成，具有超低抖动性能，可满足严格的芯片组要求。它支持各种选项，包括更宽的频率范围、1.8V/2.5V/3.3V 电压和各种稳定性。它旨在满足通信系统和其他高性能设备的 clock source 规范。
百利通亚陶晶振 UC 系列超低抖动、低功耗晶体振荡器 （XO） 支持高速网络和计算应用中的 PCIe® 6.0 时钟。其高速电流转向逻辑 （HCSL） 输出通过 PCIe 1.0 向后兼容 PCIe 5.0，并支持其他利用 HCSL 时钟的高速接口。该系列具有低于 100fsRMS 的超低抖动，可满足 PCIe 6.0 的严格要求。它们工作在 1.8V 至 3.3V 的电源电压下，消耗的电流约为标准 HCSL 器件的一半。这些器件采用 2.5mm x 2.0mm 至 7.0mm x 5.0mm 的各种陶瓷接缝密封封装，环境温度范围为 -40°C 至 +125°C。
特点
1、超低相位抖动
2、07ps 典型值 最大 0.1ps RMS （12kHz 至 20MHz）
3、扩展温度范围高达 125oC
4、完全无铅且完全符合RoHS标准
5、不含卤素和锑。“绿色”器件
6、符合 AEC-Q100 标准。

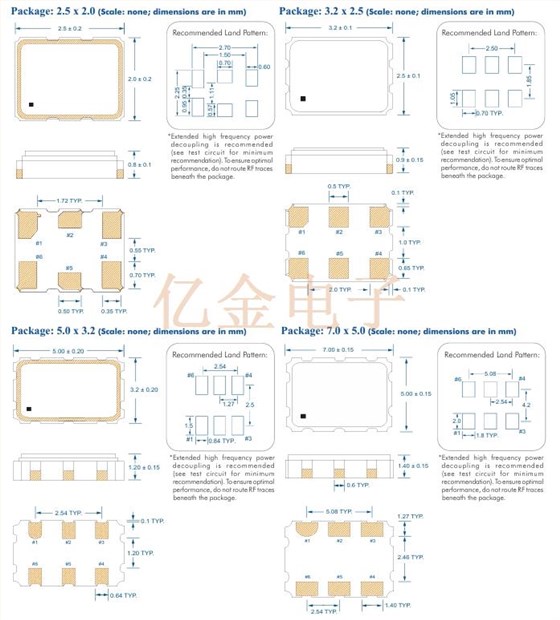

尺寸图
应用
1、网络系统
2、光模块
3、服务器和存储系统
4、专业视频设备
5、测试和测量
6、FPGA/ASIC 时钟生成
7、112G 串行应用程序

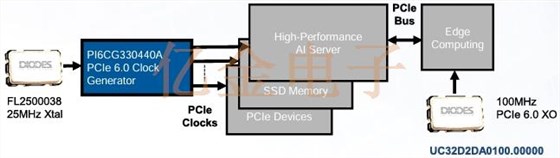

典型应用
高性能 CPU/GPU 服务器
| Part Number |
Supply Voltage |
Frequency | Temperature Range |
Frequency Stability |
Package |
| MHz | 。C | ||||
| UC2543FA0100.000000 | 1.8V | 100 | -40 to +105 | ±50ppm | Seam-sealed 2.5 x 2.0mm |
| UC25D2EC0133.300000 | 2.5V | 133 | -40 to +85 | ±25ppm | Seam-sealed 2.5 x 2.0mm |
| UC25D1DB0156.250000 | 3.3V | 156.25 | -40 to +85 | ±50ppm | Seam-sealed 2.5 x 2.0mm |
| UC32D2DA0100.000000 | 2.5V | 100 | -40 to +85 | ±25ppm | Seam-sealed 3.2 x 2.5mm |
| UC32D3DA0100.000000 | 1.8V | 100 | -40 to +85 | ±25ppm | Seam-sealed 3.2 x 2.5mm |
| UC32D1HB0156.250000 | 3.3V | 156.25 | -40 to +125 | ±70ppm | Seam-sealed 3.2 x 2.5mm |
| UC50D2DA0100.000000 | 2.5V | 100 | -40 to +85 | ±25ppm | Seam-sealed 5.0 x 3.2mm |
| UC50D3DA0100.000000 | 1.8V | 100 | -40 to +85 | ±25ppm | Seam-sealed 5.0 x 3.2mm |
| UC50D1DB0156.250000 | 3.3V | 156.25 | -40 to +85 | ±25ppm | Seam-sealed 5.0 x 3.2mm |
