井下仪器仪表中的精确计时
井下/钻井环境是地球上最恶劣的环境之一，具有高温和高压。
SiTime Endura™加固型振荡器专为航空航天、国防和工业自动化应用而设计，这些应用需要对各种恶劣环境条件具有超高的弹性。
关键考虑因素：
1、超出传统军用范围的高温操作
2、高机械冲击和振动承受能力
3、密封封装
4、高可靠性
基于硅 MEMS 的 Endura 振荡器在气流、热梯度、压力和电源噪声下提供最低的加速灵敏度、最佳的抗冲击和抗振动性、高可靠性和卓越的动态性能。
Endura 产品可以在工厂编程为各种参数范围内的频率、稳定性和电压的任意组合，从而消除了与石英产品相关的较长交货时间和定制成本。 Endura 振荡器根据 MIL-PRF-55310 和 MIL-STD-883 规范进行测试。提供标准或定制的上筛选流程。

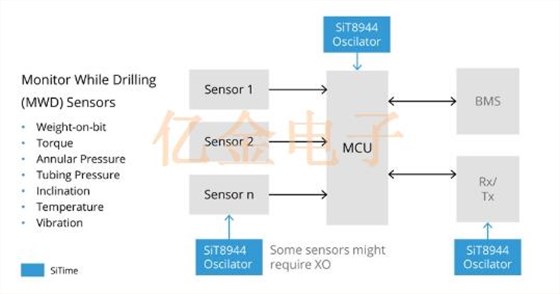

井下仪器收集关键的实时数据。主要应用包括随钻监测 (MWD) 和随钻测井 (LWD)。这些是类似的设备，但采用不同类型的传感器。MWD 记录瞬时钻探参数，这些参数可用于提供现场、井下条件的背景信息，例如地质变化、预先存在的裂缝或空隙的存在以及动态变化。

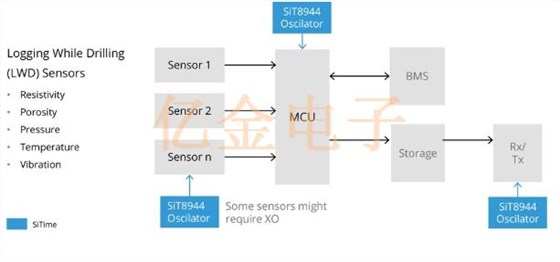

LWD 是更古老的电缆工具的更现代版本。随钻测井工具在钻井时收集井下数据，无需从井中取出钻杆。 LWD 提供与有线测井类似的功能，但在数据质量、分辨率和/或覆盖范围方面存在差异。
与石英晶体振荡器相比，基于 MEMS 的振荡器更能抵抗冲击和振动，对电磁能和电源噪声具有高度的免疫力，并且是可编程的。
一、在恶劣环境下更加坚固：
1、抗振性提高 4 倍 — 0.1 ppb/g（典型值）
2、抗冲击能力提高 20 倍
二、在较宽的温度范围内具有更好的稳定性
1、工作温度高达 -55 至 +125°C
2、抗气流和热冲击 — 1 ppb/°C
三、灵活设计的可编程性
1、宽范围内任意频率、任意稳定性、任意电压
2、一次获得多个零件的资格
四、更高的质量和可靠性
1、可靠性提高 50倍 — 22 亿小时 MTBF
2、终身保修
五、独特的功能
1、EMI 降低 — 降低高达 30 dB
2、低功耗，延长电池寿命
3、尺寸更小 — 封装小至 1.2 mm x 1.1 mm
Endura™ 计时解决方案
| 设备 | 主要特征 | 关键价值 |
|
单端振荡器
SiT8944 1 至 60 MHz
SiT8945 60 至 220 MHz
|
-55°C 至 125°C 范围内频率稳定性为 ±10 ppm 至 ±50 ppm
0.1 ppb/g 加速度灵敏度
低抖动： 0.5 ps RMS [1]
1.8V、2.5V、3.3V |
更好的频率和抖动裕度增强系统稳定性和鲁棒性 轻松实现任何设备配置 最大限度地减少振荡器的 EMI |
|
SiT9346 1 至 220 MHz
SiT9347 220 至 725 MHz
|
低抖动 0.23 ps RMS
LVPECL、LVDS、HCSL 2.5 至 3.3V -40°C 至 105°C
3.2 x 2.5 毫米封装
|
满足苛刻的抖动要求 PCB 占地面积小，布局更容易 由于灵活性而易于设计 MEMS可靠性 |
|
直流XO
SiT3541 1 至 220 MHz
SiT3542 220 至 725 MHz
|
数字频率控制 I 2 C/SPI
±3200 ppm 牵引范围
5 ppt 分辨率
整个温度范围内的频率稳定性为 ±10 ppm 至 ±50 ppm
|
无需外部 DAC 即可控制 VCXO
由于数字控制，精度更高，噪音更低 |
|
超级TCXO
SiT5146 1 至 60 MHz
SiT5147 1 至 60 MHz
|
55°C 至 105°C 范围内的稳定性为 ±0.5 至 ±2.5 ppm ±15ppb/°C
0.009 ppb/g 加速度灵敏度
|
在冲击和振动下极其稳定 振动下相位噪声无变化 最大限度地减少由于冲击、振动或温度变化而导致的链路丢失
I 2 C/SPI 数字控制可加快设计速度
|
|
超级TCXO晶振
SiT5346 1 至 60 MHz
SiT5347 60 至 220 MHz
|
-40°C 至 105°C 范围内的稳定性为 ±0.1 至 ±0.25 ppm ±1ppb/°C
0.009 ppb/g 加速度灵敏度
|
在冲击和振动下极其稳定 振动下相位噪声无变化 最大限度地减少由于冲击、振动或温度变化而导致的链路丢失
I 2 C/SPI 数字控制可加快设计速度
|
|
超级TCXO
SiT5348 1 至 60 MHz
SiT5349 60 至 220 MHz
|
-40°C 至 105°C 范围内的稳定性为 ±50 ppb ±1ppb/°C
0.009 ppb/g 加速度灵敏度
|
在冲击和振动下极其稳定 振动下相位噪声无变化 最大限度地减少由于冲击、振动或温度变化而导致的链路丢失
I 2 C/SPI 数字控制可加快设计速度
|
