差分晶振是目前市场生产技术高,精度稳定的一种石英晶体振荡器,比普通贴片晶振具有更低电压,更低功耗,高精密优势特点.差分晶振大家都知道常见的输出为,HCSL,LVDS,LV-PECL三种,接下来亿金电子进口代理商要给大家介绍的是HCSL输出SG3225HBN差分晶体振荡器.是爱普生的一款差分晶振.
爱普生SG3225HBN差分晶振频率范围可达100M~325MHZ,电源电压0.165V~3.3V范围,为HCSL输出方式,尺寸为3.2x2.5x1.05mm小体积,相位抖动85fsTyp.(f0=156.25MHz).此款差分晶振的工作温度-40℃~+85℃,储存温度-55℃~+125℃之高.频率稳定度J:±50×10-6值,25mATyp.,35mAMax.低功耗,具有高可靠使用特性.
| 爱普生晶振项目 | 符号 | 规格说明 | 条件 |
|---|---|---|---|
| 输出频率范围 | f0 | 100MHz to 325MHz | 请联系我们以便获取其它可用频率的相关信息 |
| 电源电压 | VCC | C:3.3V ± 0.165V | |
| 储存温度 | T_stg | -55℃ to +125℃ | 裸存 |
| 工作温度 | T_use | G: -40℃ to +85℃ | |
| 频率稳定度 | f_tol |
J: ± 50 × 10-6 L: ±100 × 10-6 |
其中10年老化 |
| 功耗 | ICC | 25 mA Typ. , 35mA Max. | OE=VCC,输出负载有 |
| 输出禁用电流 | I_dis | 15mA Max. | OE=GND |
| 占空比 | SYM | 45% to 55% | 在输出交叉点 |
| 输出电压 | VOH | 0.75 V Typ., 0.66V to 0.85V | DC特征, 单输出 |
| VOL | 0 V Typ., -0.15V to 0.15V | ||
| 交叉点电压 | VCR | 0.25V to 0.55V | |
|
输出负载条件 |
L_HCSL | 50Ω | |
| RS | 33Ω | ||
| 输入电压 | VIH | 70% VCCMin. | OE 终端 |
| VIL | 30% VCCMax. | ||
| 微分输出上升/下降时间 | Rr / Rf | 1 V/n to 4V/ns | -0.15 V to 0.15 V 微分输出 |
| 振荡启动时间 | t_str | 10ms Max. | 在电源电压最低时，所需时间为0秒 |
HCSL输出SG3225HBN差分晶体振荡器相位抖动
|
输出频率 |
100MHz |
125MHz |
156.25MHz |
200MHz |
322.265625MHz |
电源电压 |
|
|
相位抖动[fs] |
Typ. |
110 |
95 |
85 |
75 |
65 |
3.3V±0.165V |
|
Max. |
180 |
160 |
140 |
125 |
110 |
此款3225贴片晶振,具有差分输出功能,超薄小,重量轻,为高速网络应用,高端智能产品加速发展.SG3225HBN晶振被广泛用于网络路由器、超速光纤收发器、SATA、10G以太网、光纤通信、网络交换机等网络通讯设备中.具有低抖动,低相噪,低电平,质量稳定,性能强等特点.

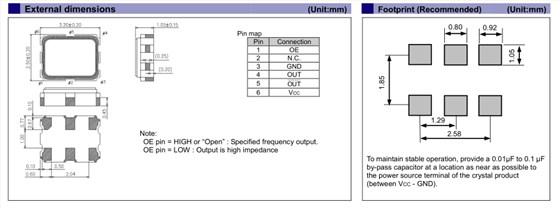

OE引脚=HIGH:指定的频率输出.
OE引脚=LOW:输出为高阻抗.#2,#3连接到外壳.
为了维持稳定运行,在接近石英晶振晶体产品的电源输入端处（在VCC-GND之间）添加一个0.01µF~0.1µF的去耦电容.
