NDK晶振的NZ2520SH

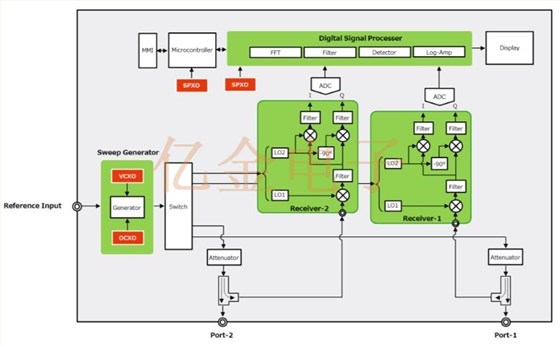

车载导航, 车载音响设备, 车载摄像头
智能手机, 平板电脑, 笔记本电脑, PC卡等
音频设备, 无线模块
通信用途设备, SDH/SONET, WiMAX, LTE等
基站
特征
可对应 -40 to +125℃的宽温范围
尺寸2.5×2.0mm, 高度0.9mm, 重量0.02g, 小型, 量轻,是2520贴片晶振
可对应同样尺寸的石英晶体谐振器难以实现的低频（从1.5MHz起）
可对应80 to 170MHz的高频
低相位抖动 : Typ. 90fs (频率偏移：12kHz to 20MHz)@125MHz, 3.3V
缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
为无铅产品
符合AEC-Q100/200标准
| 规格 | 值 | 单位 | ||||
| 额定频率范围 | 1.5 ≦ F ≦ 80 | 80 ＜ F ≦ 170 | MHz | |||
| 尺寸大小 (L×W×H) | 2.5×2.0×0.9 | mm | ||||
| 电源电压 | 1.8/+2.5/+3.0/+3.3 | V | ||||
| 消耗电流 （工作时） | Max. 9 See below | Max. 38 See below | mA | |||
| 消耗电流 （断开时） | Max. 20 | μA | ||||
| 输出规格 | CMOS | |||||
| 负载电容 | Max. 15 | pF | ||||
| 储存温度范围 | -55 to +125 | ℃ | ||||
| 工作温度范围 (1.5 ≦ F ≦ 170MHz) | -40 to +125 | -40 to +125 | -40 to +85 | -10 to +70 | -10 to +60 | ℃ |
| 综合频率允许偏差 (1.5 ≦ F ≦ 170MHz) | Max. ±100 | Max. ±50 | Max. ±50 | Max. ±30 | Max. ±20 | ppm |
| 输出电压 | Max. 0.1 VCC | Max. 0.2 VCC | V | |||
| 输出电压 | Min. 0.9 VCC | Min. 0.8 VCC | V | |||
| 上升时间 +1.8V | Max. 6 | Max. 3 | ns | |||
| 下降时间 +2.5V to +3.3V | Max. 5 | Max. 3 | ns | |||
| 波形对称 | 45 to 55 | % | ||||
| 起振时间 | Max. 4 | ms | ||||
| 规格料号 | See below | |||||

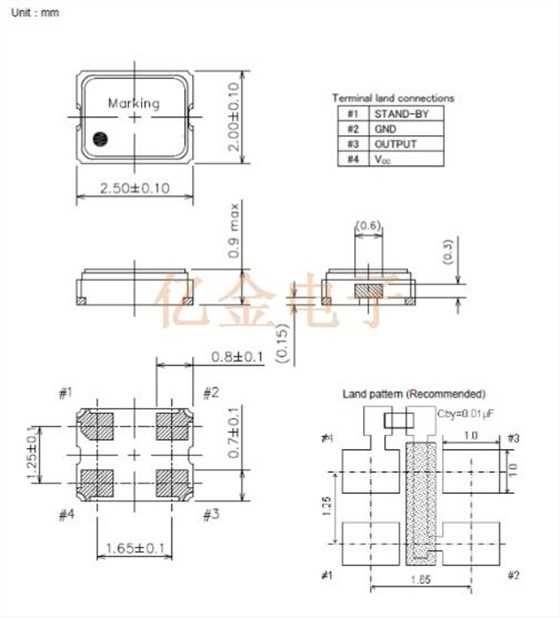

尺寸图
